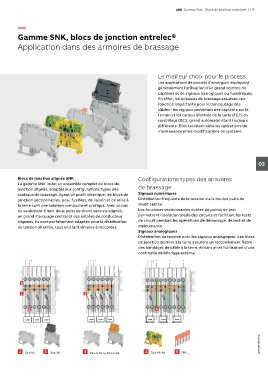

ABB Gamme SNK - Blocs de jonction entrelec® | 115

—

Gamme SNK, blocs de jonction entrelec®

Application dans des armoires de brassage

Le meilleur choix pour le process
Les applications de process d’envergure impliquent
généralement l’utilisation d’un grand nombre de
capteurs et de signaux analogiques ou numériques.
En effet, les armoires de brassage assurent une
fonction importante pour le bon routage des
câbles : les signaux provenant des capteurs sur le
terrain et les canaux d’entrée de la carte d’E/S du
contrôleur (DCS, grand automate) étant toujours
différents. Elles facilitent ainsi les opérations de
maintenance et les modifications de système.

03

Blocs de jonction alignés SNK Configurations types des armoires
La gamme SNK inclut un ensemble complet de blocs de
jonction alignés, adaptés aux configurations types des de brassage
tableaux de brassage. Ayant un profil identique, les blocs de Signaux numériques
jonction sectionnables, pour fusibles, de liaison et de mise à Distribution fréquente de la tension via le double puits de
la terre sont une solution compacte et pratique. Avec un pas shunt central.
de seulement 6 mm, deux puits de shunt sans vis alignés, Les fonctions sectionnables dotées de points de test
un grand marquage central et des entrées de conducteur permettent l’isolation totale des circuits et facilitent les tests
alignées, ils sont parfaitement adaptés pour la distribution de circuit pendant les opérations de démarrage, de test et de
de tension alternée, tout en étant simples à raccorder. maintenance.
Signaux analogiques
Distribution de tension pour les signaux analogiques. Les blocs
de jonction de mise à la terre assurent un raccordement fiable
des blindages de câble à la terre, évitant ainsi l’utilisation d’une
continuité de blindage externe.

- + - + - +

5

1 3

2 4

Load Load Load Load Load Load Load Load Load

1SNK161086S0301

1 ZS4-R2 2 ZS4-SF 3 ZS4-S-R1 ou ZS4-S-R2 4 ZS4-PE-R2 5 JB6-...
