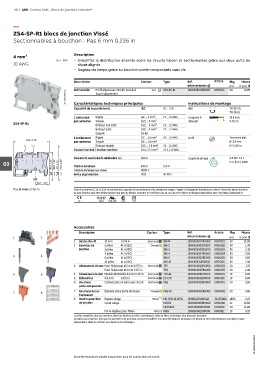

Page 114 - Gamme SNK Blocs de jonction entrelec®

110 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4-SP-R1 blocs de jonction Vissé
Sectionnables à bouchon - Pas 6 mm 0.236 in

4 mm² Description
– Simplifiez la distribution alternée entre les circuits liaison et sectionnables grâce aux deux puits de
10 AWG shunt alignés
– Gagnez du temps grâce au bouchon porte-composants sans vis

Description Couleur Type Réf. Article Pkg Masse
internationale @ K506313 pce (1 pce) g
Profil aligné avec ZS4-SF, bouchon
Sectionnable
50
1SNK506313R0000
Gris
ZS4-SP-R1
14.20
1SNK161022F0014 fourni séparément
Caractéristiques techniques principales
Rail
Capacité de raccordement IEC UL - CSA Instructions de montage TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
ZS4-SP-R1
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
70.5 2.78"
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 18 A / 2.5 mm² 20 A / 10 AWG
Courant de courte durée admissible (1s) 300 A Couple de serrage 0.6 Nm ± 0.1
03 56.3 2.22" 48.8 1.92" 81 3.19" 73.5 2.89" Tension nominale 400 V 150 V 5.31 lb.in ± 0.885
Tension de tenue aux chocs
IP20
Indice de protection 6000 V NEMA 1
26.7 1.05"
Pas 6 mm 0.236 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
CE RoHS USR CNR CSA EAC

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
3 4 5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 6 4 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
5 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
6 Bouchons Composants en série avec circuit Gris foncé PG5 1SNK900401R0000 K900401 20 3.50
porte-composants
7 Bouchons de sec- Equipés d'une barre de liaison Orange PG5-R1 1SNK900402R0000 K900402 20 3.50
7 8
tionnement
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161039S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
