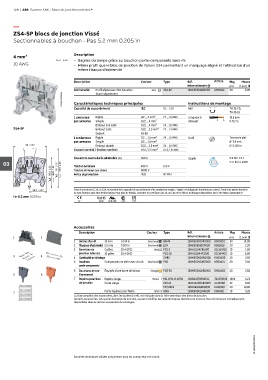

108 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4-SP blocs de jonction Vissé
Sectionnables à bouchon - Pas 5.2 mm 0.205 in

4 mm² Description
– Gagnez du temps grâce au bouchon porte-composants sans vis
10 AWG – Même profil que le bloc de jonction de liaison ZS4 permettant un marquage aligné et l'utilisation d'un
même flasque d'extrémité

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Sectionnable Profil aligné avec ZS4, bouchon Gris ZS4-SP 1SNK505313R0000 K505313 50 8.20
1SNK161023F0014 Caractéristiques techniques principales Instructions de montage
fourni séparément

Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 10 AWG
ZS4-SP Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
53 2.09" Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 18 A / 2.5 mm² 18 A / 10 AWG
Courant de courte durée admissible (1s) 300 A Couple 0.6 Nm ± 0.1
03 81 3.19" 73.5 2.89" Tension nominale 400 V 150 V 5.31 lb.in ± 0.885
56.3 2.22" 48.8 1.92" Tension de tenue aux chocs 6000 V NEMA 1
IP20
Indice de protection

26.7 1.05" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
Pas 5.2 mm 0.205 in
CE RoHS USR CNR CSA EAC

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de 2 pôles 30 A (IEC) Gris PC5-2 1SNA113542R1000 011354210 10 1.80
jonction latérales 10 pôles 30 A (IEC) PC5-10 1SNA113544R1200 011354412 10 6.00
3 4 4 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
5 Bouchons Composants en série avec circuit Gris foncé PG5 1SNK900401R0000 K900401 20 3.50
porte-composants
6 Bouchons de sec- Equipés d'une barre de liaison Orange PG5-R1 1SNK900402R0000 K900402 20 3.50
5 6 tionnement
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
7
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161033S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
