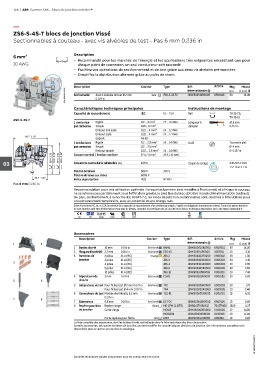

106  |  ABB  Gamme SNK - Blocs de jonction entrelec®


       —
       ZS6-S-4S-T blocs de jonction Vissé
       Sectionnables à couteau - avec vis alvéoles de test - Pas 6 mm 0.236 in



       6 mm²                      Description
                                     – Recommandé pour les marchés de l'énergie et les applications très exigeantes nécessitant que pour
       10 AWG                       chaque point de connexion, un seul conducteur soit raccordé
                                     – Facilitez vos opérations de sectionnement et de test grâce aux deux vis alvéoles pré-montées
                                     – Simplifiez la distribution alternée grâce au puits de shunt

                                  Description                   Couleur   Type      Réf.        Article  Pkg  (1 pce) g
                                                                                                            Masse
                              1SNK161094V0014  Sectionnable  Avec 2 alvéoles de test Ø 2 mm   Gris  ZS6-S-4S-T2  1SNK506316R0000  K506316  50  18.40
                                                                                    internationale @
                                                                                                       pce
                                            0 079 in
                                  Caractéristiques techniques principales            Instructions de montage
                                  Capacité de raccordement      IEC       UL - CSA   Rail              TH 35-7.5,
                                                                                                       TH 35-15
       ZS6-S-4S-T
                                  1 conducteur   Rigide         0.2 ... 6 mm²  24 ... 10 AWG  Longueur à   10.5 mm
                                  par connexion  Souple         0.22... 6 mm²        dénuder           0.413 in
                                            Embout non isolé    0.22 ... 4 mm²  24 ... 12 AWG
                                            Embout isolé        0.22 ... 4 mm²  24 ... 12 AWG
            80.7  3.18"
                                            Gabarit             A4-B3
                                  2 conducteurs   Rigide        0.2 ... 2.5 mm²  24 ... 14 AWG  Outil  Tournevis plat
                                  par connexion  Souple         0.2 ... 2.5 mm²                        Ø 4 mm
                                            Embout double       0.22 ... 2.5 mm²  24 ... 14 AWG        Ø 0.157 in
                        60.4  2.38"  52.9  2.08"  67.3  2.64"  59.8  2.35"  Courant nominal / Section nominale  27 A / 4 mm²  28 A / 10 AWG
  03                              Courant de courte durée admissible (1s)  480 A     Couple de serrage  0.85 Nm ± 0.15
                                                                                                       7.52  lb.in ± 1.33
                                  Tension nominale              500 V     300 V
                                  Tension de tenue aux chocs    6000 V
                35.7  1.40"       Indice de protection          IP20      NEMA 1
       Pas 6 mm 0.236 in
                                  Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontal, et afin que le couteau
                                  ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté alimentation (en haut).
                                  De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont destinés à être utilisés pour
                                  un sectionnement temporaire, avec un potentiel et une charge nuls.
                                  Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
                                  ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

                                    CE   CB  RoHS  USR  CSA  EAC                     BV  DNV


                                  Accessoires
                                    Description                   Couleur  Type     Réf.        Article  Pkg  Masse
       1           2                                                                internationale @   pce  (1 pce) g
                                  1  Butées d'arrêt  10 mm   0.394 in  Gris foncé  BAM4  1SNK900001R0000  K900001  50  14.00
                                  2  Flasques d’extrémité 2.2 mm   0.087 in  Gris foncé  ES6-4S  1SNK505911R0000  K505911  20  3.10
                                  3  Barrettes de   2 pôles   41 A (IEC)  Orange  JB6-2  1SNK906302R0000  K906302  50  1.30
                                    jonction   3 pôles   41 A (IEC)       JB6-3     1SNK906303R0000  K906303  50  2.10
       3           4                           4 pôles   41 A (IEC)       JB6-4     1SNK906304R0000  K906304  50  2.90
                                               5 pôles   41 A (IEC)       JB6-5     1SNK906305R0000  K906305  50  3.60
                                               10 pôles   41 A (IEC)      JB6-10    1SNK906310R0000  K906310  20  7.40
                                  4  Séparateurs de   3 mm   0.118 in  Gris foncé  CS-R1  1SNK900103R0000  K900103  20  5.20
       5           6                circuits
                                  5  Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in  Gris foncé  TP2  1SNK900203R0000  K900203  20  1.70
                                               Pour fiches test Ø 4 mm 0.157 in  TP4  1SNK900205R0000  K900205  20  2.40
                                  6  Connecteurs de test Module d'extrémité, 5.2 mm   Gris foncé  TC5-R1  1SNK900201R0000  K900201  10  5.20
                                               0.205 in
       7           8
                                  7  Entretoises  0.8 mm   0.031 in  Gris foncé  ES-TC6  1SNK900105R0000  K900105  10  0.80
                                  8  Repères pour bloc  Repère vierge  Blanc  MG-CPM 13 41791  1SNB041791R0612  704179106 1680  0.27
                                    de jonction  Carte vierge             MC612     1SNK150000R0000  K150000  22  10.00
                                                                          MC612PA   1SNK159999R0000  K159999  20  11.00
                                               Porte-repères pour filerie  Gris  UMH  1SNK900611R0000  K900611  10  0.20
                                  La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
                                  Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
                                  disponibles dans la section accessoires du catalogue.
                                                                                                                  1SNK161071S0301



                                  Données techniques valides uniquement pour les conducteurs en cuivre.
