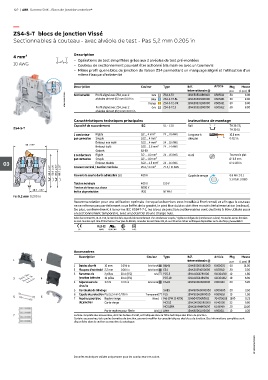

ZS4-S-T blocs de jonction Vissé
Sectionnables à couteau - avec alvéole de test - Pas 5,2 mm 0.205 in

4 mm² Description
– Opérations de test simplifiées grâce aux 2 alvéoles de test pré-montées
10 AWG – Couteau de sectionnement pouvant être actionné à la main ou avec un tournevis
– Même profil que le bloc de jonction de liaison ZS4 permettant un marquage aligné et l'utilisation d'un
même flasque d'extrémité

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161034F0014 Sectionnable Profil aligné avec ZS4, avec 2 Orange ZS4-S-T2 1SNK505311R0000 K505311 50 8.90
Gris
alvéoles de test Ø 2 mm 0.079 in
1SNK505321R0000
Bleu
K505321
8.90
50
ZS4-S-T2-BL
1SNK505331R0000
ZS4-S-T2-OR
50
8.90
K505331
Profil aligné avec ZS4, avec 2
alvéoles de test Ø 2,3 mm 0.091 in Gris ZS4-S-T2.3 1SNK505312R0000 K505312 50 8.80
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS4-S-T TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 10 AWG
53 2.09"
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
03 Courant nominal / Section nominale 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Embout double
25 A / 4 mm²
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35"
25 A / 10 AWG
480 A
Couple de serrage
Courant de courte durée admissible (1s)
0.6 Nm ± 0.1
5.31 lb.in ± 0.885
Tension nominale 400 V 150 V
Tension de tenue aux chocs 6000 V
26.7 1.05"
Indice de protection IP20 NEMA 1
Pas 5.2 mm 0.205 in
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontal, et afin que le couteau
ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté alimentation (en haut).
De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont destinés à être utilisés pour
un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
CE RoHS USR CNR CSA EAC
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de 2 pôles 30 A (IEC) Gris PC5-2 1SNA113542R1000 011354210 10 1.80
3 4 jonction latérales 10 pôles 30 A (IEC) PC5-10 1SNA113544R1200 011354412 10 6.00
4 Séparateurs de 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
circuits
5 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
6 Capots de protection Pas 5.2 mm 0.205 in Transparent PL5 1SNK900618R0000 K900618 10 1.50
5 6 7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
7 La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
1SNK161042S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
