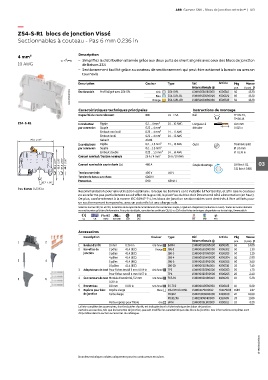

Page 107 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 103

—
ZS4-S-R1 blocs de jonction Vissé
Sectionnables à couteau - Pas 6 mm 0.236 in

4 mm² Description
– Simplifiez la distribution alternée grâce aux deux puits de shunt alignés avec ceux des blocs de jonction
10 AWG de liaison ZS4
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un
tournevis

Description Couleur Type Réf. Article Pkg Masse
internationale @ K506310 pce (1 pce) g
1SNK161003F0014 Orange ZS4-S-R1-BL 1SNK506320R0000 K506320 50 13.20
13.20
Profil aligné avec ZS4-SF1
Sectionnable
1SNK506310R0000
ZS4-S-R1
50
Gris
Bleu
1SNK506330R0000
K506330
ZS4-S-R1-OR
50
13.20
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS4-S-R1 1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
70.5 2.78" Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 26 A / 4 mm² 26 A / 10 AWG
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Courant nominal de courte durée (1s) 480 A Couple de serrage 0.6 Nm ± 0.1 03
Tension nominale 400 V 150 V 5.31 lb.in ± 0.885
Tension de tenue aux chocs 6000 V
Protection IP20 NEMA 1
26.7 1.05"
Pas 6 mm 0.236 in
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontal, et afin que le couteau
ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté alimentation (en haut).
De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont destinés à être utilisés pour
un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
3 4 5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 6 4 Connecteurs de test Module d'extrémité, 5.2 mm Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
0.205 in
5 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161012S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
