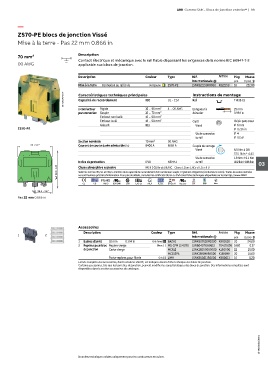

Page 103 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 99

—
ZS70-PE blocs de jonction Vissé

Mise à la terre - Pas 22 mm 0.866 in

70 mm² Description
Contact électrique et mécanique avec le rail fiable dépassant les exigences de la norme IEC 60947-7-2
00 AWG applicable aux blocs de jonction.

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Connexion au rail à vis Vert-jaune ZS70-PE 1SNK522150R0000 K522150 10 222.00
1SNK161045F0014 Caractéristiques techniques principales UL - CSA Instructions de montage
IEC
Capacité de raccordement
TH 35-15
Rail
1 conducteur Rigide 16 ... 95 mm² 4 ... 00 AWG Longueur à 25 mm
par connexion Souple 16 ... 70 mm² dénuder 0.984 in
Embout non isolé 16 ... 50 mm²
Embout isolé 16 ... 50 mm² Outil Clé six pans creux
Gabarit B11 Vissé Ø 6 mm
ZS70-PE Ø 0.236 in
Vis de connexion Ø 4
au rail Ø 0.158
Section nominale 70 mm² 00 AWG
74 2.91" Courant de courte durée admissible (1s) 8400 A 8088 A Couple de serrage
Vissé 6.5 Nm ± 0.5
57.5 lb.in ± 4.43
Vis de connexion 1.9 Nm ± 0.1 Nm
Indice de protection IP10 NEMA 1 au rail 16.82 lb.in ± 0.885 lb.in 03
82.6 3.25" Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr

CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
39.5 1.56"
Pas 22 mm 0.866 in

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161022S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
