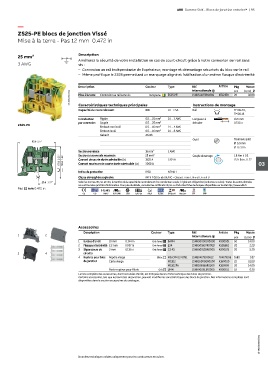

ABB Gamme SNK - Blocs de jonction entrelec® | 95

—
ZS25-PE blocs de jonction Vissé
Mise à la terre - Pas 12 mm 0.472 in

25 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
3 AWG vis :
– Connexion au rail indépendante de l'opérateur, montage et démontage sécurisés du bloc sur le rail
– Même profil que le ZS25 permettant un marquage aligné et l'utilisation d'un même flasque d'extrémité

Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK161092V0014 Mise à la terre Connexion au rail sans vis Vert-jaune ZS25-PE 1SNK512150R0000 K512150 20 38.00
Caractéristiques techniques principales
Rail
Capacité de raccordement IEC UL - CSA Instructions de montage TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 25 mm² 24 ... 3 AWG Longueur à 13.5 mm
par connexion Souple 0.5 ... 25 mm² dénuder 0.531 in
ZS25-PE
Embout non isolé 0.5 ... 16 mm² 24 ... 4 AWG
Embout isolé 0.5 ... 16 mm² 24 ... 8 AWG
Gabarit A6-B6
Outil Tournevis plat
63.6 2.5"
Ø 5.5 mm
Ø 0.217 in
Section nominale 16 mm² 3 AWG Couple de serrage 1.8 Nm ± 0.2
25 mm²
Section transversale maximale
57.8 2.28" 50.3 1.98" Courant de courte durée admissible (1s) 1920 A 3204 A 15.9 lb.in ± 1.77 03
3000 A
Courant maximum de courte durée admissible (1s)
Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
29.8 1.17" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 12 mm 0.472 in
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Séparateurs de 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
3 4 circuits
4 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161082S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
