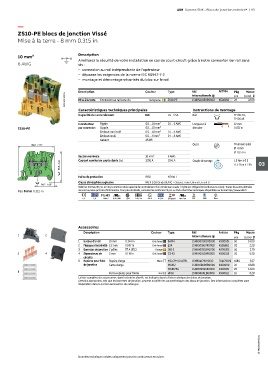

Page 97 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 93

—
ZS10-PE blocs de jonction Vissé
Mise à la terre - 8 mm 0.315 in

10 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
6 AWG vis :
– connexion au rail indépendante de l'opérateur
– dépasse les exigences de la norme IEC 60947-7-2
– montage et démontage sécurisés du bloc sur le rail

Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
1SNK161016F0014 Mise à la terre Connexion au rail sans vis Vert-jaune ZS10-PE internationale @ K508150 pce 22.50
1SNK508150R0000
20
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 12 mm
ZS10-PE par connexion Souple 0.5 ... 10 mm² dénuder 0.472 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 8 AWG
Gabarit A5-B5
59.5 2.26" Outil Tournevis plat
Ø 4 mm
Ø 0.157 in
Section nominale 10 mm² 6 AWG Couple de serrage 1.3 Nm ± 0.3
1200 A
1596 A
Courant nominal de courte durée (1s)
56.3 2.22" 11.5 lb.in ± 2.65 03
Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
26.7 1.05"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
Pas 8 mm 0.315 in ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de jonction 2 pôles 57 A (IEC) Orange JB8-2 1SNK908302R0000 K908302 50 2.70
3 4 4 Séparateurs de 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
circuits
5 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
5 Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161016S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
