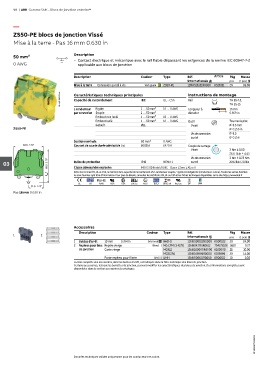

98 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS50-PE blocs de jonction Vissé

Mise à la terre - Pas 16 mm 0.630 in

50 mm² Description
– Contact électrique et mécanique avec le rail fiable dépassant les exigences de la norme IEC 60947-7-2
0 AWG applicable aux blocs de jonction

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Connexion au rail à vis Vert-jaune ZS50-PE 1SNK516151R0000 K516151 20 83.00
1SNK161093V0014 Caractéristiques techniques principales UL - CSA Instructions de montage
TH 35-7.5,
IEC
Capacité de raccordement
Rail
TH 35-15
1 conducteur Rigide 1 … 50 mm² 18 … 0 AWG Longueur à 17 mm
par connexion Souple 1 … 50 mm² dénuder 0.669 in
Embout non isolé 1 … 50 mm² 18 … 0 AWG
Embout isolé 1 … 50 mm² 18 … 0 AWG Outil Tournevis plat
Gabarit Ø11 Vissé Ø 6.5 mm
ZS50-PE Ø 0.256 in
Vis de connexion Ø 6.5
au rail Ø 0.256
Section nominale 50 mm² 0 AWG
63.6 2.50" Courant de courte durée admissible (1s) 6000 A 6420 A Couple de serrage
Vissé 3 Nm ± 0.50
26.6 lb.in ± 4.43
Vis de connexion 3 Nm ± 0.25 Nm
03 69.3 2.73" Indice de protection IP10 NEMA 1 au rail 26.553 lb.in ± 2.21 lb.in
Classe atmosphère explosive
IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV
31.9 1.25"
Pas 16 mm 0.630 in

Accessoires
Description Couleur Type Réf. Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161070S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
