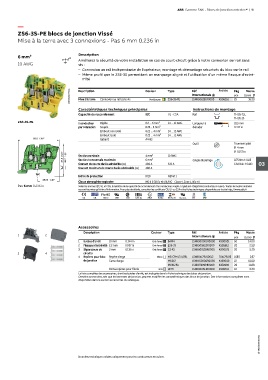

ABB Gamme SNK - Blocs de jonction entrelec® | 91

—
ZS6-3S-PE blocs de jonction Vissé
Mise à la terre avec 3 connexions - Pas 6 mm 0.236 in

6 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans
10 AWG vis :
– Connexion au rail indépendante de l'opérateur, montage et démontage sécurisés du bloc sur le rail
– Même profil que le ZS6-3S permettant un marquage aligné et l'utilisation d'un même flasque d'extré-
mité

1SNK161090V0014 Description Connexion au rail sans vis Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
K506151
25
ZS6-3S-PE
1SNK506151R0000
Mise à la terre
16.20
Vert-jaune
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS6-3S-PE 1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22... 6 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
68.5 2.69" Gabarit A4-B3
Outil Tournevis plat
Ø 4 mm
Ø 0.157 in
57.2 2.25" 49.7 1.96" Section nominale 4 mm² 10 AWG Couple de serrage 0.75 Nm ± 0.05
6 mm²
Section transversale maximale
Courant de courte durée admissible (1s) 480 A 636 A 6.64 lb.in ± 0.443 03
Courant maximum de courte durée admissible (1s) 480 A
Indice de protection IP20 NEMA 1
35.65 1.40"
Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II
Pas 6 mm 0.236 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES6-3S 1SNK505912R0000 K505912 20 2.50
3 Séparateurs de 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
3 4 circuits
4 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161080S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
