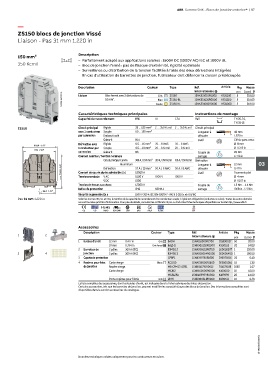

ABB Gamme SNK - Blocs de jonction entrelec® | 87

—
ZS150 blocs de jonction Vissé
Liaison - Pas 31 mm 1.220 in

150 mm² Description
– Parfaitement adapté aux applications solaires : 1500V DC (1000V AC) IEC et 1000V UL
350 Kcmil – Bloc de jonction fermé : pas de flasque d'extrémité, rigidité optimisée
– Surveillance ou distribution de la tension facilitée à l'aide des deux dérivations intégrées
– En cas d'utilisation de barrettes de jonction, l'utilisateur doit défoncer la cloison prédécoupée

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161150V0014 Liaison Bloc fermé avec 2 dérivations de Jaune ZS150 1SNK531010R0000 K531010 5 5 5 318.00
Gris
10 mm².
318.00
1SNK531020R0000
K531020
ZS150-BL
Bleu
ZS150-YL
K531060
318.00
1SNK531060R0000
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL CSA Rail TH 35-7.5,
TH 35-15
ZS150 Circuit principal Rigide 35 ... 185 mm² 2 … 350 Kcmil 2 … 350 Kcmil Circuit principal
avec 1 conducteur Souple 50 ... 150 mm² Longueur à 40 mm
par connexion Embout isolé dénuder 1.575 in
Gabarit B14 Outil Clé six pans creux
Dérivation avec Rigide 0.5 ... 16 mm² 20 ... 8 AWG 20 ... 8 AWG Ø 8 mm
119.4 4.70"
1 conducteur par Souple 0.5 ... 10 mm² 20 ... 8 Kcmil 20 ... 8 Kcmil Ø 0.315 in
110 4.33"
connexion Gabarit B6 Couple de 20 Nm
Courant nominal / Section nominale serrage 177 lb.in
Circuit principal Cuivre 309 A / 150 mm² 310 A / 350 Kcmil 310 A / 350 Kcmil Dérivation 12 mm 03
Aluminium
114.5 4.50" Courant de courte durée admissible (1s) 57 A / 10 mm² 50 A / 8 AWG 50 A / 8 AWG Longueur à 0.47 in
dénuder
Dérivation
Tournevis plat
18000 A
Outil
Tension nominale V AC 1000 V 1000 V 1000 V Ø 4 mm
V DC 1500 Ø 0.157 in
Tension de tenue aux chocs 12000 V Couple de 1.2 Nm ... 1.4 Nm
Indice de protection IP10 NEMA 1 serrage 10.6 lb.in ... 12.3 lb.in
36.5 1.43"
Sécurité augmentée Ex e 1000 V 309 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC
Pas 31 mm 1.220 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 12 mm 0.472 in Gris BADH 1SNA116900R2700 011690027 50 20.00
10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de 2 pôles 309 A (IEC) BJMI31.2 1SNA206053R0700 020605307 1 120.00
3 4 jonction 3 pôles 309 A (IEC) BJMI31.3 1SNA206054R0000 020605400 1 190.00
3 Capots de protection CPBP1 1SNA399788R1600 039978816 20 0.40
4 Repères pour bloc Carte vierge Blanc RC1010 1SNA238000R1600 023800016 10 1.30
de jonction Repère vierge MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161093S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
