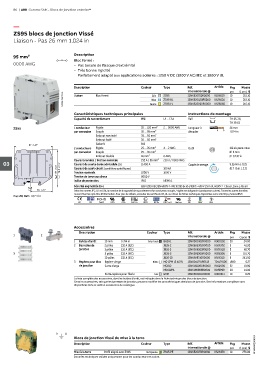

Page 90 - Gamme SNK Blocs de jonction entrelec®

86 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS95 blocs de jonction Vissé
Liaison - Pas 26 mm 1.024 in

95 mm² Description
Bloc fermé :
0000 AWG – Pas besoin de flasque d'extrémité
– Très bonne rigidité
– Parfaitement adapté aux applications solaires : 1250 V DC (1000 V AC) IEC et 1000 V UL

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161025F0014 Liaison Bloc fermé Jaune ZS95 1SNK526010R0000 K526010 10 215.10
Gris
215.10
ZS95-BL
10
K526020
1SNK526020R0000
Bleu
10
215.10
K526060
ZS95-YL
1SNK526060R0000
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS95 1 conducteur Rigide 35 ... 120 mm² 2 ... 0000 AWG Longueur à 26 mm
par connexion Souple 35 ... 95 mm² dénuder 1.024 in
Embout non isolé 35 ... 50 mm²
Embout isolé 35 ... 50 mm²
Gabarit B12
87 3.43"
2 conducteurs Rigide 25 ... 35 mm² 4 ... 2 AWG Outil Clé six pans creux
par connexion Souple 25 ... 35 mm² Ø 6 mm
Embout double 16 mm² 6 AWG Ø 0.236 in
Courant nominal / Section nominale 232 A / 95 mm² 230 A / 0000 AWG
03 Courant de courte durée admissible (1s) 11400 A Couple de serrage 9.25 Nm ± 0.25
87 3.43" 79.5 3.13" Courant de court-circuit (conditions spécifiques) 1000 V 100 kA 81.7 lb.in ± 2.21
Tension nominale
1000 V
Tension de tenue aux chocs 8000 V
Indice de protection IP10 NEMA 1
Sécurité augmentée Ex e 693 V 232 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 230 A UL 60079-7 - Classe I, Zone 1, AEx e II
46 1.81" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
Pas 26 mm 1.024 in
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de 2 pôles 232 A (IEC) JB26-2 1SNK926302R0000 K926302 5 41.20
jonction 3 pôles 232 A (IEC) JB26-3 1SNK926303R0000 K926303 5 65.70
3 5 pôles 232 A (IEC) JB26-5 1SNK926305R0000 K926305 5 115.70
10 pôles 232 A (IEC) JB26-10 1SNK926310R0000 K926310 5 241.50
3 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK161023S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS95 Vert-jaune ZS95-PE 1SNK526150R0000 K526150 10 278.00
Données techniques valides uniquement pour les conducteurs en cuivre.
