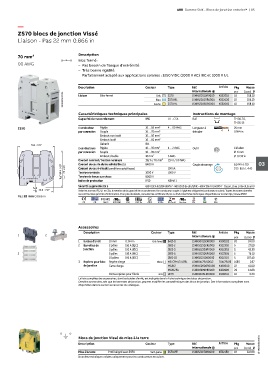

Page 89 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 85

—
ZS70 blocs de jonction Vissé
Liaison - Pas 22 mm 0.866 in

70 mm² Description
Bloc fermé :
00 AWG – Pas besoin de flasque d'extrémité
– Très bonne rigidité
– Parfaitement adapté aux applications solaires : 1250 V DC (1000 V AC) IEC et 1000 V UL

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161044F0014 Liaison Bloc fermé Jaune ZS70 1SNK522010R0000 K522010 10 158.10
Gris
ZS70-BL
158.10
10
K522020
1SNK522020R0000
Bleu
10
K522060
1SNK522060R0000
ZS70-YL
158.10
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS70 1 conducteur Rigide 16 ... 95 mm² 4 ... 00 AWG Longueur à 25 mm
par connexion Souple 16 ... 70 mm² dénuder 0.984 in
Embout non isolé 16 ... 50 mm²
Embout isolé 16 ... 50 mm²
Gabarit B11
78.4 3.09"
2 conducteurs Rigide 16 ... 35 mm² 4 ... 2 AWG Outil Clé allen
par connexion Souple 16 ... 35 mm² Ø 6 mm
Embout double 16 mm² 6 AWG Ø 0.236 in
Courant nominal / Section nominale 192 A / 70 mm² 159 A / 00 AWG 6.5 Nm ± 0.5 03
8400 A
Courant de courte durée admissible (1s)
82.5 3.25" 75 2.95" Courant de court-circuit (conditions spécifiques) 1000 V 100 kA Couple de serrage 57.5 lb.in ± 4.43
Tension nominale
1000 V
Tension de tenue aux chocs 8000 V
Indice de protection IP10 NEMA 1
Sécurité augmentée Ex e 693 V 192 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 159 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
39.5 1.56" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
Pas 22 mm 0.866 in
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de 2 pôles 192 A (IEC) JB22-2 1SNK922302R0000 K922302 5 27.00
jonction 3 pôles 192 A (IEC) JB22-3 1SNK922303R0000 K922303 5 43.30
3 5 pôles 192 A (IEC) JB22-5 1SNK922305R0000 K922305 5 76.10
10 pôles 192 A (IEC) JB22-10 1SNK922310R0000 K922310 5 157.40
3 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK161021S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS70 Vert-jaune ZS70-PE 1SNK522150R0000 K522150 10 222.00
Données techniques valides uniquement pour les conducteurs en cuivre.
