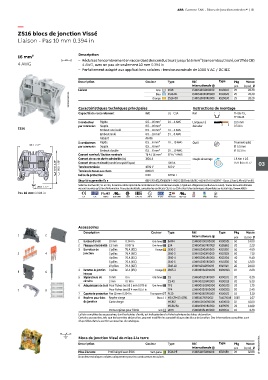

Page 85 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 81

—
ZS16 blocs de jonction Vissé
Liaison - Pas 10 mm 0.394 in

16 mm² Description
– Réduisez l'encombrement en raccordant des conducteurs jusqu'à 16 mm² (sans embout isolé, certifiés CB)
4 AWG 4 AWG, avec un pas de seulement 10 mm 0.394 in
– Parfaitement adapté aux applications solaires : tension nominale de 1000 V AC / DC IEC

Description Couleur Type Réf. Type Pkg Masse
internationale @ pce (1 pce) g
Gris
Liaison Bleu ZS16 1SNK510010R0000 K510010 25 20.20
1SNK161006F0014 Orange ZS16-OR 1SNK510030R0000 K510030 25 20.20
ZS16-BL
K510020
25
1SNK510020R0000
20.20
Caractéristiques techniques principales
Rail
Capacité de raccordement IEC UL - CSA Instructions de montage TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 16 mm² 24 ... 4 AWG Longueur à 13.5 mm
par connexion Souple 0.5 ... 16 mm² dénuder 0.531 in
ZS16 Embout non isolé 0.5 ... 16 mm² 24 ... 4 AWG
Embout isolé 0.5 ... 10 mm² 24 ... 8 AWG
Gabarit A6-B6
2 conducteurs Rigide 0.5 ... 6 mm² 20 ... 10 AWG Outil Tournevis plat
56.1 2.21"
par connexion Souple 0.5 ... 6 mm² Ø 5.5 mm
Embout double 0.5 ... 6 mm² 20 ... 10 AWG Ø 0.217 in
Courant nominal / Section nominale 76 A / 16 mm² 67 A / 4 AWG
Courant de courte durée admissible (1s) 1920 A Couple de serrage 1.8 Nm ± 0.2
57.8 2.28" 50.3 1.98" Courant de court-circuit (conditions spécifiques) 1000 V 100 kA 15.9 lb.in ± 1.77 03
Tension nominale
600 V
Tension de tenue aux chocs
IP20
Indice de protection 8000 V NEMA 1
Sécurité augmentée Ex e 693 V 76 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 67 A UL 60079-7 - Classs I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
29.8 1.17"
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
Pas 10 mm 0.394 in
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina

Accessoires
Description Couleur Type Réf. Type Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de 2 pôles 76 A (IEC) Orange JB10-2 1SNK910302R0000 K910302 50 4.60
3 4 jonction 3 pôles 76 A (IEC) JB10-3 1SNK910303R0000 K910303 50 7.10
4 pôles 76 A (IEC) JB10-4 1SNK910304R0000 K910304 40 9.40
5 pôles 76 A (IEC) JB10-5 1SNK910305R0000 K910305 30 12.00
10 pôles 76 A (IEC) JB10-10 1SNK910310R0000 K910310 20 24.00
4 Barrettes de jonction 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 6 interpas
5 Séparateurs de 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
7 8 Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Capots de protection Pas 10 mm 0.394 in Transparent PL10 1SNK900621R0000 K900621 10 3.10
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Type Pkg Masse 1SNK161017S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS16 Vert-jaune ZS16-PE 1SNK510150R0000 K510150 20 32.00
Données techniques valides uniquement pour les conducteurs en cuivre.
