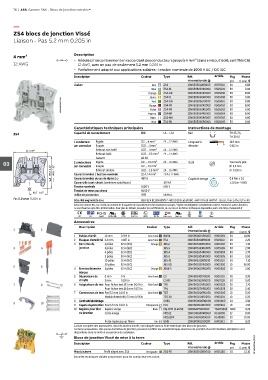

76 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4 blocs de jonction Vissé
Liaison - Pas 5.2 mm 0.205 in

4 mm² Description
– Réduisez l'encombrement en raccordant des conducteurs jusqu'à 4 mm² (sans embout isolé, certifiés CB)
12 AWG 12 AWG, avec un pas de seulement 5.2 mm 0.205 in
– Parfaitement adapté aux applications solaires : tension nominale de 1000 V AC / DC IEC
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison Gris ZS4 1SNK505010R0000 K505010 50 8.80
Bleu ZS4-BL 1SNK505020R0000 K505020 50 8.80
Orange ZS4-OR 1SNK505030R0000 K505030 50 8.80
Jaune ZS4-YL 1SNK505060R0000 K505060 50 8.80
1SNK161001F0014 Rouge ZS4-GN 1SNK505061R0000 K505061 50 8.80
Vert
ZS4-RD
1SNK505062R0000
K505062
8.80
50
Violet
K505063
8.80
ZS4-PR
1SNK505063R0000
50
Marron ZS4-BR 1SNK505064R0000 K505064 50 8.80
Blanc ZS4-WH 1SNK505065R0000 K505065 50 8.80
Noir ZS4-BK 1SNK505066R0000 K505066 50 8.80
Caractéristiques techniques principales Instructions de montage
ZS4 Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 12 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
53 2.09"
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
03 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
0.2 ... 1.5 mm²
par connexion
Souple
Ø 3.5 mm
56.3 2.22" 48.8 1.92" Courant nominal / Section nominale 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Embout double
32 A / 4 mm²
20 A / 12 AWG
Courant nominal de courte durée (1s) 480 A Couple de serrage 0.6 Nm ± 0.1
Courant de court-circuit (conditions spécifiques) 100 kA 5.31 lb.in ± 0.885
Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
26.7 1.05"
Indice de protection IP20 NEMA 1
Pas 5.2 mm 0.205 in Sécurité augmentée Ex e 693 V 32 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 20 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Barrettes de jonction 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
interpas
5 Séparateurs de 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
7 8 6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
9 10
9 Capots de protection Pas 5.2 mm 0.205 in Transparent PL5 1SNK900618R0000 K900618 10 1.50
10 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK161001S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS4 Vert-jaune ZS4-PE 1SNK505150R0000 K505150 20 12.10
Données techniques valides uniquement pour les conducteurs en cuivre.
