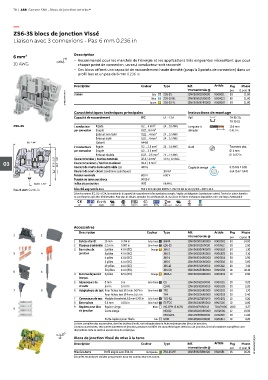

78 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS6-3S blocs de jonction Vissé
Liaison avec 3 connexions - Pas 6 mm 0.236 in

6 mm² Description
– Recommandé pour les marchés de l'énergie et les applications très exigeantes nécessitant que pour
10 AWG chaque point de connexion, un seul conducteur soit raccordé
– Ces blocs offrent une capacité de raccordement haute densité (jusqu'à 3 points de connexion) dans un
profil bas et un pas de 6 mm 0.236 in

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161075V0014 Liaison Jaune ZS6-3S 1SNK506011R0000 K506011 50 11.80
Gris
50
11.80
ZS6-3S-BL
1SNK506021R0000
K506021
Bleu
ZS6-3S-YL
50
11.80
K506067
1SNK506067R0000
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS6-3S 1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22... 6 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
62 2.44" Gabarit A4-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 2.5 mm² Ø 4 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
30 A / 10 AWG
Courant nominal / Section nominale
32 A / 4 mm²
03 57.2 2.25" 49.7 1.96" Courant maximum / Section maximum 39 A / 6 mm² Couple de serrage 0.75 Nm ± 0.05
480 A
Courant de courte durée admissible (1s)
Courant de court-circuit (conditions spécifiques) 100 kA 6.64 lb.in ± 0.443
Tension nominale 800 V 600 V
Tension de tenue aux chocs 8000 V
35.65 1.40" Indice de protection IP20 NEMA 1
Pas 6 mm 0.236 in Sécurité augmentée Ex e 550 V 29 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 30 A
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES6-3S 1SNK505912R0000 K505912 20 2.50
3 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
5 6
4 Barrettes de jonction 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
interpas
5 Séparateurs de 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
7 8 6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
9 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
9
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK161067S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS6-3S Vert-jaune ZS6-3S-PE 1SNK506151R0000 K506151 25 16.20
Données techniques valides uniquement pour les conducteurs en cuivre.
