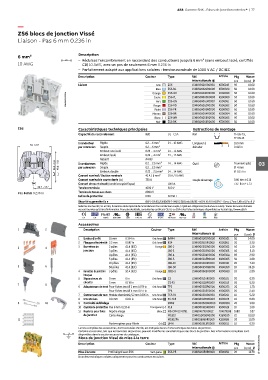

Page 81 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 77

—
ZS6 blocs de jonction Vissé
Liaison - Pas 6 mm 0.236 in

6 mm² Description
– Réduisez l'encombrement en raccordant des conducteurs jusqu'à 6 mm² (sans embout isolé, certifiés
10 AWG CB) 10 AWG, avec un pas de seulement 6 mm 0.236 in
– Parfaitement adapté aux applications solaires : tension nominale de 1000 V AC / DC IEC
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison Gris ZS6 1SNK506010R0000 K506010 50 10.60
Bleu ZS6-BL 1SNK506020R0000 K506020 50 10.60
1SNK506030R0000
Orange
ZS6-OR
K506030
50
10.60
1SNK161011F0014 Jaune ZS6-YL 1SNK506060R0000 K506060 50 10.60
ZS6-GN
10.60
50
K506061
1SNK506061R0000
Vert
Rouge
ZS6-PR
10.60
1SNK506063R0000
K506063
50
Violet ZS6-RD 1SNK506062R0000 K506062 50 10.60
Marron ZS6-BR 1SNK506064R0000 K506064 50 10.60
Blanc ZS6-WH 1SNK506065R0000 K506065 50 10.60
Noir ZS6-BK 1SNK506066R0000 K506066 50 10.60
ZS6 Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
53 2.09"
par connexion Souple 0.2 ... 6 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
56.3 2.22" 48.8 1.92" 2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat 03
par connexion
Souple
Ø 4 mm
0.2 ... 2.5 mm²
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 41 A / 6 mm² 30 A / 10 AWG
Courant nominal de courte durée (1s) 720 A Couple de serrage 0.85 Nm ± 0.15
Courant de court-circuit (conditions spécifiques) 100 kA 7.52 lb.in ± 1.33
26.7 1.05" Tension nominale 1000 V 600 V
Pas 6 mm 0.236 in Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 41 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 30 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
1 2 Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 4 3 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
5 6 50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
4 Barrettes de jonction 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
interpas
5 Séparateurs de 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
7 8
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
9 10 9 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
10 Capots de protection Pas 6 mm 0.236 in Transparent PL6 1SNK900619R0000 K900619 10 1.80
11 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
11 MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK161008S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS6 Vert-jaune ZS6-PE 1SNK506150R0000 K506150 20 13.70
Données techniques valides uniquement pour les conducteurs en cuivre.
