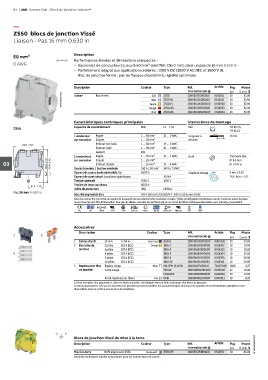

84 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS50 blocs de jonction Vissé
Liaison - Pas 16 mm 0.630 in

50 mm² Description
Performances élevées et dimensions compactes :
0 AWG – Raccordez de conducteurs jusqu'à 50 mm² (certifiés CB) 0 AWG dans un pas de 16 mm 0.630 in
– Parfaitement adapté aux applications solaires : 1250 V DC (1000 V AC) IEC et 1000 V UL
– Bloc de jonction fermé : pas de flasque d'extrémité, rigidité optimisée

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161084V0014 Liaison Bloc fermé Jaune ZS50 1SNK516011R0000 K516011 20 52.90
Gris
52.90
ZS50-BL
K516021
20
1SNK516021R0000
Bleu
K516060
1SNK516060R0000
52.90
ZS50-YL
20
Rouge
ZS50-BK
20
K516064
1SNK516064R0000
52.90
Noir ZS50-RD 1SNK516063R0000 K516063 20 52.90
Caractéristiques techniques principales Instructions de montage
ZS50 Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 1 … 50 mm² 18 … 0 AWG Longueur à 17 mm
par connexion Souple 1 … 50 mm² dénuder
Embout non isolé 1 … 50 mm² 18 … 0 AWG
63.6 2.50"
Embout isolé 1 … 50 mm² 18 … 0 AWG
Gabarit Ø11
2 conducteurs Rigide 1 … 25 mm² 18 … 4 AWG Outil Tournevis plat
03 69.3 2.73" 61.8 2.43" par connexion Souple 1 … 25 mm² 18 … 4 AWG Ø 6.5 mm
1 … 16 mm²
Embout double
Ø 0.256 in
Courant nominal / Section nominale
6000 A
Courant de courte durée admissible (1s) 150 A / 50 mm² 140 A / 0 AWG Couple de serrage 3 Nm ± 0.50
Courant de court-circuit (conditions spécifiques) 100 kA 26.6 lb.in ± 4.43
Tension nominale 1000 V 1000 V
Tension de tenue aux chocs 8000 V
31.9 1.25"
Indice de protection IP10 NEMA 1
Pas 16 mm 0.630 in
Sécurité augmentée Ex e 880 V 150 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de 2 pôles 125 A (IEC) Orange JB16-2 1SNK916302R0000 K916302 10 10.00
jonction 3 pôles 125 A (IEC) JB16-3 1SNK916303R0000 K916303 10 16.00
3 4 pôles 125 A (IEC) JB16-4 1SNK916304R0000 K916304 10 22.00
5 pôles 125 A (IEC) JB16-5 1SNK916305R0000 K916305 10 28.00
10 pôles 125 A (IEC) JB16-10 1SNK916310R0000 K916310 10 56.60
3 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK161069S0301
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS50 Jaune-vert ZS50-PE 1SNK516151R0000 K516151 20 83.00
Données techniques valides uniquement pour les conducteurs en cuivre.
