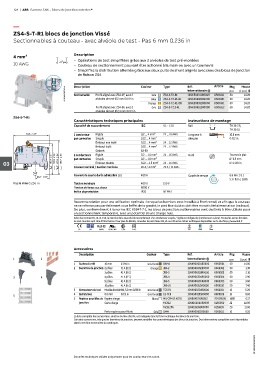

Page 108 - Gamme SNK Blocs de jonction entrelec®

104 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4-S-T-R1 blocs de jonction Vissé
Sectionnables à couteau - avec alvéole de test - Pas 6 mm 0.236 in

4 mm² Description
– Opérations de test simplifiées grâce aux 2 alvéoles de test pré-montées
10 AWG – Couteau de sectionnement pouvant être actionné à la main ou avec un tournevis
– Simplifiez la distribution alternée grâce aux deux puits de shunt alignés avec ceux des blocs de jonction
de liaison ZS4

Masse
1SNK161035F0014 Description Profil aligné avec ZS4-SF, avec 2 Couleur Gris Type Réf. Article Pkg (1 pce) g
internationale @
pce
1SNK506311R0000
ZS4-S-T2-R1
K506311
50
Sectionnable
14.20
alvéoles de test Ø 2 mm 0.079 in
Bleu
1SNK506331R0000
14.20
Orange ZS4-S-T2-R1-BL 1SNK506321R0000 K506321 50 14.20
ZS4-S-T2-R1-OR
50
K506331
Profil aligné avec ZS4-SF, avec 2 Gris ZS4-S-T2.3-R1 1SNK506312R0000 K506312 50 14.20
alvéoles de test Ø 2,3 mm 0.091 in
ZS4-S-T-R1
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
70.5 2.78" 1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
0.2 ... 1.5 mm²
par connexion
Souple
Ø 3.5 mm
03 Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 26 A / 4 mm² 26 A / 10 AWG
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 Nm ± 0.1
26.7 1.05"
5.31 lb.in ± 0.885
Pas 6 mm 0.236 in Tension nominale 400 V 150 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontal, et afin que le couteau
ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté alimentation (en haut).
De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont destinés à être utilisés pour
un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
5 4 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
5 Repères pour bloc de Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles
dans la section accessoires du catalogue.

1SNK161045S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
