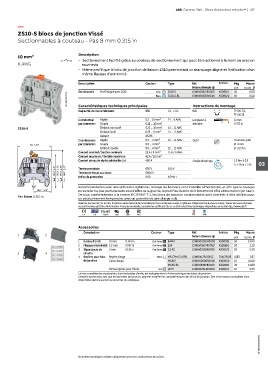

Page 111 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 107

—
ZS10-S blocs de jonction Vissé
Sectionnables à couteau - Pas 8 mm 0.315 in

10 mm² Description
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un
6 AWG tournevis
– Même profil que le bloc de jonction de liaison ZS10 permettant un marquage aligné et l'utilisation d'un
même flasque d'extrémité
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Sectionnable Profil aligné avec ZS10 Gris ZS10-S 1SNK508315R0000 K508315 50 8.60
1SNK161058F0014 Caractéristiques techniques principales Bleu ZS10-S-BL 1SNK508320R0000 K508320 50 8.60

Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 10 mm² 24 ... 6 AWG Longueur à 12 mm
par connexion Souple 0.22 ... 10 mm² dénuder 0.472 in
ZS10-S Embout non isolé 0.22 ... 10 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 6 mm² 24 ... 12 AWG
Gabarit A5-B5
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
53 2.09" par connexion Souple 0.5 ... 4 mm² Ø 4 mm
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.157 in
Courant nominal / Section nominale 25 A / 4 mm² 25 A / 6 AWG
Courant maximum / Section maximum 42 A / 10 mm²
Courant de courte durée admissible (1s) 480 A Couple de serrage 1.3 Nm ± 0.3
11.5 lb.in ± 2.65 03
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Tension nominale 630 V 300 V
Tension de tenue aux chocs
6000 V
Indice de protection IP20 NEMA 1
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontal, et afin que le couteau
26.7 1.05" ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté alimentation (en haut).
De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont destinés à être utilisés pour
Pas 8 mm 0.315 in
un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Séparateurs de 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
3 4 circuits
4 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161050S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
