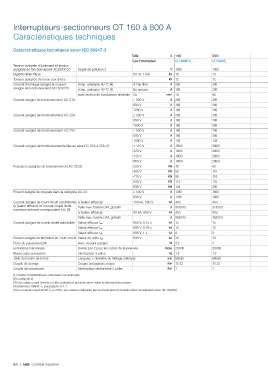

Interrupteurs-sectionneurs OT 160 à 800 A

       Caractéristiques techniques


       Caractéristiques techniques selon IEC 60947-3
                                                            Taille           A 160             200                               250            315             400             630             800
                                                            Type d'interrupteur  OT160EV_      OT200E_                           OT250E_        OT315E_         OT400E_         OT630E_         OT800E_
       Tension assignée d'isolement et tension
       assignée de fonctionnement AC20/DC20  Degré de pollution 3            V 1000            1000                              1000           1000            1000            1000            1000
       Rigidité diélectrique                                50 Hz 1 min     kV 10              10                                10             10              10              10              10
       Tension assignée de tenue aux chocs                                  kV 12              12                                12             12              12              12              12
       Courant thermique assigné et courant   temp. ambiante 40 °C (4)  À l'air libre  A 200   200                               250            315             400             630             800
       assigné de fonctionnement AC20/DC20  temp. ambiante 40 °C (4)  En armoire  A 160        200                               250            315             400             630             800
                                    avec section de conducteur minimale  Cu  mm² 70            95                                120            185             240             2x185           2x240
       Courant assigné de fonctionnement AC-21A             ≤ 500 V          A 200             200                               250            315             400             630             800
                                                            690 V            A 160             200                               250            315             400             630             800
                                                            1000 V           A 160             200                               250            315             400             630             800
       Courant assigné de fonctionnement AC-22A             ≤ 500 V          A 200             200                               250            315             400             630             800
                                                            690 V            A 160             200                               250            315             400             630             800
                                                            1000 V           A 160             200                               250            315             400             630             800
       Courant assigné de fonctionnement AC-23A             ≤ 500 V          A 160             200                               250            315             400             630             800
                                                            690 V            A 160             200                               250            315             400             630             800
                                                            1000 V           A 135             135                               135            200             200             400             400
       Courant assigné de fonctionnement/pôles en série DC-21A à 23A (1)  ≤ 110 V  A 160/2     200/2                             250/2          315/1 (2)       400/1 (2)       630/1           800/1
                                                            220 V            A 160/2           200/2                             250/2          315/2 (2)       400/2 (2)       630/1           800/1
                                                            440 V            A 160/3           200/3                             250/3          315/3           360/3           630/2           800/2
                                                            660 V            A 160/4           200/4                             230/4 (2)      315/4           360/4           630/4 (2)       650/4 (2)
       Puissance assignée de fonctionnement AC-23 (3)       230 V           kW 48              60                                75             100             132             200             250
                                                            400 V           kW 80              110                               140            160             220             355             450
                                                            415 V           kW 88              110                               145            180             230             355             450
                                                            500 V           kW 112             132                               170            220             280             400             560
                                                            690 V           kW 144             200                               250            315             400             630             800
       Pouvoir assigné de coupure dans la catégorie AC-23   ≤ 500 V          A 1280            1600                              2000           2520            3200            5040            6400
                                                            690 V            A 1280            1600                              2000           2520            3200            5040            6400
       Courant assigné de court-circuit conditionnel Ip (valeur efficace)  100 kA, 500 V  kA 40.5  40.5                          40.5           61.5            61.5            90              90
       Ip (valeur efficace) et courant coupé limité   Taille max. fusible OFA_gG/aM  A 315/315  315/315                          315/315        500/450         500/450         800/1000        800/1000
       maximum autorisé correspondant à Îc (5)
                                    Ip (valeur efficace)    80 kA, 690 V    kA 40.5            40.5                              40.5           59              59              83.5            83.5
                                    Taille max. fusible OFA_gG/aM            A 355/315         355/315                           355/315        500/500         500/500         800/1000        800/1000
       Courant assigné de courte durée admissible  Valeur efficace I cw  690 V, 0.15 s  kA 15  15                                15             31              31              38              38
                                                            690 V, 0.25 s   kA 15              15                                15             24              24              36              36
                                    Valeur efficace I cw
                                                            690 V, 1 s      kA 8               8                                 8              15              15              20              20
                                    Valeur efficace I cw
       Pouvoir assigné de fermeture en court-circuit Valeur de crête I cm  690 V  kA 30        30                                30             65              65              80              80
       Perte de puissance/pôle      Avec courant assigné                    W 3.2              4                                 6.5            6.5             10              25              40
       Endurance mécanique          Diviser par 2 pour les cycles de manoeuvre  Opér. 20 000   20 000                            20 000         16 000          16 000          10 000          10 000
       Masse sans accessoire        Interrupteur 3 pôles                    kg 1.2             1.2                               1.2            2.2             2.2             5.2             5.2
       Taille du boulon de borne    Longueur x diamètre du filetage métrique  mm M8x25         M8x25                             M8x25          M10x30          M10x30          M12x40          M12x40
       Couple de serrage            Couple antagoniste requis               Nm 15-22           15-22                             15-22          30-44           30-44           50-75           50-75
       Couple de manoeuvre          Interrupteur-sectionneur 3 pôles        Nm 7               7                                 7              16              16              27              27
       (1) Autres caractéristiques nominales sur demande.
       (2) Catégorie B.
       (3) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur.
       (4) Selon IEC 60947-1, paragraphe 6.1.1.
       (5) Le courant coupé limité Î c se réfère aux valeurs indiquées par les fabricants de fusibles (test monophasé selon IEC 60269).
