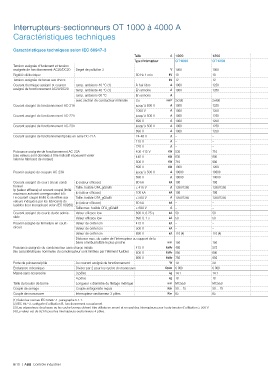

Interrupteurs-sectionneurs OT 1000 à 4000 A

Caractéristiques techniques

Caractéristiques techniques selon IEC 60947-3
Taille A 1000 1250 1600 2000 2500 3200 4000
Type d'interrupteur OT1000 OT1250 OT1600 OT2000 OT2500 OT3200 OT4000
Tension assignée d'isolement et tension
assignée de fonctionnement AC20/DC20 Degré de pollution 3 V 1000 1000 1000 1000 1000 1000 1000
Rigidité diélectrique 50 Hz 1 min kV 10 10 10 10 10 10 10
Tension assignée de tenue aux chocs kV 12 12 12 12 12 8 8
Courant thermique assigné et courant temp. ambiante 40 °C (1) À l'air libre A 1000 1250 1600 2000 2500 3200 3800
assigné de fonctionnement AC20/DC20 temp. ambiante 40 °C (1) En armoire A 1000 1250 1600 – – – –
temp. ambiante 60 °C En armoire A – – – – – – –
avec section de conducteur minimale Cu mm² 2x300 2x400 2x500 3x500 4x500 4x1000 5x1000
Courant assigné de fonctionnement AC-21A jusqu'à 690 V A 1000 1250 1600 2000 (2) 2500 (2) 3200 (2) 3800 (2)
1000 V A 1000 1250 1600 – – – –
Courant assigné de fonctionnement AC-22A jusqu'à 500 V A 1000 1250 1600 2000 (2) (3) 2500 (2) (3) 3200 (2) 3800 (2)
690 V A 1000 1250 1600 2000 (2) (3) 2500 (2) (3) – –
Courant assigné de fonctionnement AC-23A jusqu'à 500 V A 1000 1250 1250 – – – –
690 V A 1000 1250 1250 – – – –
Courant assigné de fonctionnement/pôles en série DC-21A 24-48 V A – – – – – – –
110 V A – – – – – – –
220 V A – – – – – – –
Puissance assignée de fonctionnement AC-23A 400-415 V kW 530 710 710 – – – –
(ces valeurs sont données à titre indicatif et peuvent varier 440 V kW 630 800 800 – – – –
selon le fabricant de moteur)
500 V kW 710 900 900 – – – –
690 V kW 1000 1200 1200 – – – –
Pouvoir assigné de coupure AC-23A jusqu'à 500 V A 10000 10000 10000 – – – –
690 V A 10000 10000 10000 – – – –
Courant assigné de court-circuit condi- Ip (valeur efficace) 80 kA kA 100 100 100 – – – –
tionnel Taille. fusible OFA_gG/aM ≤ 415 V A 1250/1250 1250/1250 1250/1250 – – – –
Ip (valeur efficace) et courant coupé limité
maximum autorisé correspondant à Îc Ip (valeur efficace) 100 kA kA 106 106 106 – – – –
Le courant coupé limité Îc se réfère aux Taille. fusible OFA_gG/aM ≤ 500 V A 1250/1250 1250/1250 1250/1250 – – – –
valeurs indiquées par les fabricants de Ip (valeur efficace) 50 kA kA – – – – – – –
fusibles (test monophasé selon IEC 60269)
Taille max. fusible OFA_gG/aM ≤ 690 V A – – – – – – –
Courant assigné de courte durée admis- Valeur efficace Icw 690 V, 0.25 s kA 50 50 50 80 80 – –
sible Valeur efficace Icw 690 V, 1 s kA 50 50 50 55 55 60 60
Pouvoir assigné de fermeture en court- Valeur de crête Icm 415 V kA – – – – – – –
circuit Valeur de crête Icm 500 V kA – – – – – – –
Valeur de crête Icm 690 V kA 110 (4) 110 (4) 110 (4) 176 176 176 176
Distance max. du cadre de l'interrupteur au support de la
barre omnibus/câble le plus proche mm 150 150 150 150 150 150 150
Puissance assignée du condensateur sans charge initiale 415 V kVAr 460 575 575 – – – –
(les caractéristiques nominales du condensateur sont limitées par l'élément fusible) 500 V kVAr 550 690 690 – – – –
690 V kVAr 750 950 950 – – – –
Perte de puissance/pôle Au courant assigné de fonctionnement W 19 29 48 55 85 95 120
Endurance mécanique Diviser par 2 pour les cycles de manoeuvre Opér. 6 000 6 000 6 000 6 000 6 000 5000 5000
Masse sans accessoire 3 pôles kg 14.1 14.1 15.2 22 22 24.7 28.9
4 pôles kg 18 18 19.5 28 28 32.1 37.7
Taille du boulon de borne Longueur x diamètre du filetage métrique mm M12x50 M12x50 M12x60 M12x60 M12x60 – –
Couple de serrage Couple antagoniste requis Nm 50 ... 75 50 ... 75 50 ... 75 50-75 50-75 50-75 50-75
Couple de manoeuvre Interrupteur-sectionneur 3 pôles Nm 65 65 65 65 65 65 65
(1) Selon les normes IEC 60947-1, paragraphe 6.1.1.
(2) IEC 947-3, catégorie d’utilisation B, fonctionnement occasionnel.
(3) Les séparateurs de phases ou les cache-bornes doivent être utilisés en amont et en aval des interrupteurs pour toute tension d'utilisation ≥ 500 V.
(4) La valeur est de 92 kA pour les interrupteurs-sectionneurs 4 pôles.
