P. 1003

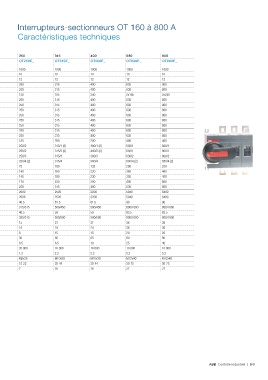

Interrupteurs-sectionneurs OT 160 à 800 A

         Caractéristiques techniques


 Caractéristiques techniques selon IEC 60947-3
 Taille  A 160  200  250  315            400             630             800
 Type d'interrupteur  OT160EV_  OT200E_  OT250E_  OT315E_  OT400E_  OT630E_  OT800E_
 Tension assignée d'isolement et tension
 assignée de fonctionnement AC20/DC20  Degré de pollution 3  V 1000  1000  1000  1000  1000  1000  1000
 Rigidité diélectrique  50 Hz 1 min  kV 10  10  10  10  10  10           10
 Tension assignée de tenue aux chocs  kV 12  12  12  12  12  12          12
 Courant thermique assigné et courant   temp. ambiante 40 °C (4)  À l'air libre  A 200  200  250  315  400  630  800
 assigné de fonctionnement AC20/DC20  temp. ambiante 40 °C (4)  En armoire  A 160  200  250  315  400  630  800
 avec section de conducteur minimale  Cu  mm² 70  95  120  185  240  2x185  2x240
 Courant assigné de fonctionnement AC-21A  ≤ 500 V  A 200  200  250  315  400  630  800
 690 V  A 160  200  250  315             400             630             800
 1000 V  A 160  200  250  315            400             630             800
 Courant assigné de fonctionnement AC-22A  ≤ 500 V  A 200  200  250  315  400  630  800
 690 V  A 160  200  250  315             400             630             800
 1000 V  A 160  200  250  315            400             630             800
 Courant assigné de fonctionnement AC-23A  ≤ 500 V  A 160  200  250  315  400  630  800
 690 V  A 160  200  250  315             400             630             800
 1000 V  A 135  135  135  200            200             400             400
 Courant assigné de fonctionnement/pôles en série DC-21A à 23A (1)  ≤ 110 V  A 160/2  200/2  250/2  315/1 (2)  400/1 (2)  630/1  800/1
 220 V  A 160/2  200/2  250/2  315/2 (2)  400/2 (2)      630/1           800/1
 440 V  A 160/3  200/3  250/3  315/3     360/3           630/2           800/2
 660 V  A 160/4  200/4  230/4 (2)  315/4  360/4          630/4 (2)       650/4 (2)
 Puissance assignée de fonctionnement AC-23 (3)  230 V  kW 48  60  75  100  132  200  250
 400 V  kW 80  110  140  160             220             355             450
 415 V  kW 88  110  145  180             230             355             450
 500 V  kW 112  132  170  220            280             400             560
 690 V  kW 144  200  250  315            400             630             800
 Pouvoir assigné de coupure dans la catégorie AC-23  ≤ 500 V  A 1280  1600  2000  2520  3200  5040  6400
 690 V  A 1280  1600  2000  2520         3200            5040            6400
 Courant assigné de court-circuit conditionnel Ip (valeur efficace)  100 kA, 500 V  kA 40.5  40.5  40.5  61.5  61.5  90  90
 Ip (valeur efficace) et courant coupé limité   Taille max. fusible OFA_gG/aM  A 315/315  315/315  315/315  500/450  500/450  800/1000  800/1000
 maximum autorisé correspondant à Îc (5)
 Ip (valeur efficace)  80 kA, 690 V  kA 40.5  40.5  40.5  59  59  83.5   83.5
 Taille max. fusible OFA_gG/aM  A 355/315  355/315  355/315  500/500  500/500  800/1000  800/1000
 Courant assigné de courte durée admissible  Valeur efficace I cw  690 V, 0.15 s  kA 15  15  15  31  31  38  38
 690 V, 0.25 s  kA 15  15  15  24        24              36              36
 Valeur efficace I cw
 690 V, 1 s  kA 8  8  8  15              15              20              20
 Valeur efficace I cw
 Pouvoir assigné de fermeture en court-circuit Valeur de crête I cm  690 V  kA 30  30  30  65  65  80  80
 Perte de puissance/pôle  Avec courant assigné  W 3.2  4  6.5  6.5  10  25  40
 Endurance mécanique  Diviser par 2 pour les cycles de manoeuvre  Opér. 20 000  20 000  20 000  16 000  16 000  10 000  10 000
 Masse sans accessoire  Interrupteur 3 pôles  kg 1.2  1.2  1.2  2.2  2.2  5.2  5.2
 Taille du boulon de borne  Longueur x diamètre du filetage métrique  mm M8x25  M8x25  M8x25  M10x30  M10x30  M12x40  M12x40
 Couple de serrage  Couple antagoniste requis  Nm 15-22  15-22  15-22  30-44  30-44  50-75  50-75
 Couple de manoeuvre  Interrupteur-sectionneur 3 pôles  Nm 7  7  7  16  16  27  27
 (1) Autres caractéristiques nominales sur demande.
 (2) Catégorie B.
 (3) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur.
 (4) Selon IEC 60947-1, paragraphe 6.1.1.
 (5) Le courant coupé limité Î c se réfère aux valeurs indiquées par les fabricants de fusibles (test monophasé selon IEC 60269).


















                                                                                              ABB  Contrôle industriel  |  6/9
