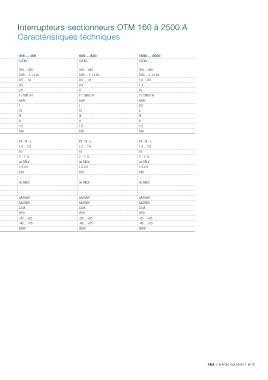

Interrupteurs-sectionneurs OTM 160 à 2500 A

Caractéristiques techniques

Caractéristiques électriques des moteurs d'interrupteurs-sectionneurs, OTM selon IEC 60947
Taille A 160 ... 250 315 ... 400 600 ... 800 1000 ... 2500
Type d'interrupteur OTM.. OTM.. OTM.. OTM..
Tension assignée Ue
Degré de pollution 3 50/60 Hz V AC/DC 220 ... 240 220 ... 240 220 ... 240 220 ... 240
Tolérance de tension 0.85 ... 1.1 x Ue 0.85 ... 1.1 x Ue 0.85 ... 1.1 x Ue 0.85 ... 1.1 x Ue
Temps de manoeuvre (1) 90° I - 0, 0 - I 220-240 V AC s 0.5 ... 1.0 0.5 ... 1.0 0.5 ... 1.5 1.0 ... 2.0
Courant nominal In (1) 220-240 V AC A 0.3 0.5 0.9 1.4
Courant d'appel (1) 220-240 V AC A 1.5 2.5 4 10
Fusible de protection Type / In / Calibre mA T / 315 / H T / 500 / H T / 1000 / H T / 2000 / H
Taille mm 5x20 5x20 5x20 5x20
Vitesse de fonctionnement Continu cycles/min 1 1 1 0.5
Discontinu ≤ 10 cycles cycles/min 10 10 10 5
Catégorie de surtension III III III III
Tension de tenue aux chocs Uimp kV 4 4 4 4
Rigidité diélectrique 50 Hz 1 min. kV 1.5 1.5 1.5 1.5
Circuit de commande durée d'impulsion minimum ms 100 100 100 100
Raccordement
Connexion moteur Ue PE - N - L PE - N - L PE - N - L PE - N - L
Section Rigide/souple mm² 1.5 ... 2.5 1.5 ... 2.5 1.5 ... 2.5 1.5 ... 2.5
Appareil de protection court-circuit max. MCB/fusible A 16 16 16 16
Connexion pour bouton de commande C - I - 0 C - I - 0 C - I - 0 C - I - 0
Push-button control no SELV no SELV no SELV no SELV
Section Rigide/souple mm² 1.5-2.5 1.5-2.5 1.5-2.5 1.5-2.5
Longueur maximum de câble m 100 100 100 100
Connexion pour information d'état Rigide/souple mm²
Information de verrouillage no SELV no SELV no SELV no SELV
Commun, voltage supply 11 mm²
Poignée attachée ou mode manuel 14
11-12-14 (C/O) cos=1 5A/250V 5A/250V 5A/250V 5A/250V
Verrouillage du moteur 23-24 (NO) cos=1 5A/250V 5A/250V 5A/250V 5A/250V
Appareil de protection court-circuit MCB calibre et courbe A C/2A C/2A C/2A C/2A
Degré de protection (front panel) IP20 IP20 IP20 IP20
Température d'utilisation °C -20 ... +55 -20 ... +55 -20 ... +55 -20 ... +55
Temperature de stockage / transport °C -40 ... +70 -40 ... +70 -40 ... +70 -40 ... +70
Altitude maximale m 2000 2000 2000 2000
(1) Sous conditions nominales.

ABB Contrôle industriel | 6/13
