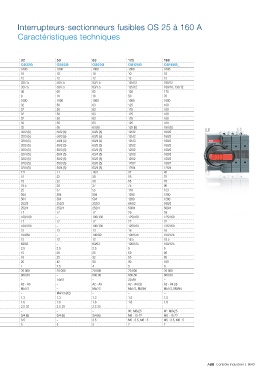

Interrupteurs-sectionneurs fusibles OS 25 à 160 A

Caractéristiques techniques

Caractéristiques techniques selon IEC 60947-3
Taille A 25 32 32 50 63 125 160
Type d'interrupteur OS Mini 25 OS Mini 32 OS32G OS50G OS63G OS125G OS160G_
Tension assignée d'isolement Degré de pollution 3 V 1000 1000 1000 1000 1000 1000 1000
Rigidité diélectrique 50 Hz 1 min kV 10 10 10 10 10 10 10
Tension assignée de tenue aux chocs kV 12 12 12 12 12 12 12
Courant thermique assigné À l'air libre A/W 25/3.5 32/3.5 32/7.5 50/7.5 63/7.5 125/12 160/12
température ambiante de 40 °C/ En armoire (2) A/W 25/3.5 32/3.5 32/7.5 50/7.5 63/7.5 125/12 160/10, 135/12
dissipation d'énergie max. du fusible (1) En armoire avec connexions solides A 32 32 40 60 85 150 175
avec section de conducteur minimale
Cu mm² 4 6 6 10 16 50 70
Tension assignée de fonctionnement AC-20 et DC-20 V 1000 1000 1000 1000 1000 1000 1000
Courant assigné de fonctionnement AC-21A jusqu'à 500 V A 25 32 32 50 63 125 160
690 V A 25 32 32 50 63 125 160
Courant assigné de fonctionnement AC-22A jusqu'à 500 V A 25 32 32 50 63 125 160
690 V A 25 32 32 50 63 125 160
Courant assigné de fonctionnement AC-23A jusqu'à 500 V A 25 32 32 50 63 125 160
690 V A 25 32 32 50 63 (5) 125 (5) 160 (5)
Courant assigné de fonctionnement/pôles en série DC-21A 48 V A 25/2 32/2 32/2 (5) 50/2 (5) 63/2 (5) 125/2 160/2
110-220 V A 25/2 32/2 32/3 (5) 50/3 (5) 63/3 (5) 125/2 160/2
440 V A 25/4 32/4 32/4 (5) 50/4 (5) 63/4 (5) 125/3 160/3
Courant assigné de fonctionnement/pôles en série DC-22A 48 V A 25/2 32/2 32/2 (5) 50/2 (5) 63/2 (5) 125/2 160/2
110-220 V A 25/2 32/2 32/3 (5) 50/3 (5) 63/3 (5) 125/2 160/2
440 V A 25/4 32/4 32/4 (5) 50/4 (5) 63/4 (5) 125/3 160/3
Courant assigné de fonctionnement/pôles en série DC-23A 48 V A 25/2 32/2 32/2 (5) 50/2 (5) 63/2 (5) 125/2 160/2
110-220 V A 25/2 32/2 32/3 (5) 50/3 (5) 63/3 (5) 125/2 160/2
440 V A 25/4 32/4 32/4 (5) 50/4 (5) 63/4 (5) 125/4 125/4
Puissance assignée de fonctionnement AC-23A (4) 230 V kW 5.5 7.5 7.5 11 18.5 37 45
Les caractéristiques nominales en kW sont précises pour les moteurs 400 V kW 11 15 15 22 30 55 75
asynchrones standard 1500 tr/mn triphasés 415 V kW 11 15 15 22 30 55 75
500 V kW 15 18.5 18.5 30 37 75 90
690 V kW 22 22 22 37 55 110 123
Pouvoir assigné de coupure dans la catégorie AC-23 jusqu'à 500 V A 256 256 504 504 504 1280 1280
690 V A 256 256 504 504 504 1280 1280
Pouvoir assigné de coupure/pôles en série dans la catégorie DC-23A jusqu'à 220 V A 128/2 128/2 252/3 252/3 252/3 640/2 640/2
440 V A 128/4 128/4 252/4 252/4 252/4 500/4 500/4
Courant assigné de court-circuit conditionnel Ip (valeur efficace) 80 kA, 415 V kA 9 9 17 17 17 29 29
I p (valeur efficace) et courant coupé limité Taille de fusible OFAA/OFAM A – – 100/100 – 100/100 125/160 125/160
Ip (valeur efficace) 100 kA, 500 V kA 8 8 17 17 17 22 22
maximum autorisé correspondant à Î c
Taille de fusible OFAA/OFAM A – – 100/100 – 100/100 125/160 125/160
Le courant coupé limité Î c se réfère aux
valeurs indiquées par les fabricants de Ip (valeur efficace) 50 kA, 690 V kA 7 7 13 13 13 16 16
fusibles (test de monophasé selon Taille de fusible OFAA/OFAM A – – 100/80 – 100/80 100/125 100/125
IEC 60269) Ip (valeur efficace) 80 kA, 690 V kA 7.5 7.5 12 12 12 18.5 18.5
Taille de fusible OFAA/OFAM A – – 63/63 – 63/63 100/125 100/125
Courant assigné de courte durée admissible 1 s Valeur efficace kA 1 1 2.5 2.5 2.5 5 5
Puissance assignée du condensateur 400 V KVAr 12.5 15 15 20 25 50 60
(les caractéristiques nominales du condensateur 415 V KVAr 12 15 16 25 32 55 65
de l'interrupteur à fusibles sont limitées par l'élément fusible) 690 V KVAr 20 25 26 42 50 90 100
Puissance dissipée/pôle Avec courant assigné, sans fusible W 1.3 2 1 2.5 4 5 9
Endurance mécanique Diviser par 2 pour les cycles de manoeuvre Opér. 20 000 20 000 20 000 20 000 20 000 20 000 20 000
Types de fusibles, IEC 60269-2-1 DIN 43620, Neozed DIN 49522 – – 000.00 – 000.00 000.00 000.00
NFC 63210, 63211 – 14x51 – 14x51 – 22x58 –
BS 88-2, -6 -taille/distance des A1 A1, A2, F1 A2 - A3 – A2 - A3 A2 - A4 (3) A2 - A4 (3)
boulons des éléments fusibles mm M4/44.5 M4/44.5 (A1) M5/73 – M5/73 M5/73, M8/94 M5/73, M8/94
mm – M4/73 (A2) – M4/73 (A2) – – –
Masse sans accessoire 3 pôles kg 0.7 0.7 1.3 1.3 1.3 1.5 1.5
4 pôles kg 0.9 0.9 1.6 1.6 1.6 1.8 1.8
Dimensions des bornes intégrées Cu mm² 0.75-10 0.75-10 2.5-25 2.5-25 2.5-25 – –
Taille du boulon de borne (compris) Longueur x Ø du filetage métrique mm – – – – – W : M8x25 W : M8x25
Couple de serrage à la borne Couple antagoniste requis Nm 2 2 3/4 (6) 3/4 (6) 3/4 (6) M8 : 15-22 M8 : 15-22
Couple de serrage des boulons des éléments fusibles Nm 2 2 3.5 – 3.5 M5 : 3.5, M8 : 5 M5 : 3.5, M8 : 5
Couple de manoeuvre Interrupteur-sectionneur fusibles 3 pôles Nm 3 3 5 5 5 7 7
(1) Température ambiante 60 °C : déclassement 20 %.
(2) Montage au "plafond" : déclassement 10 %. Montage mural, fusibles horizontaux : déclassement 8 %.
(3) Diamètre max. du corps de fusible 32 mm.
(4) Certains éléments fusibles limitent davantage ces chiffres. Les caractéristiques de courant de démarrage doivent être étudiées indépendamment.
(5) = Catégorie d’utilisation B.
(6) 3 Nm pour câble 35 ... 6 mm²
4 Nm pour câble 10 ... 25 mm².
