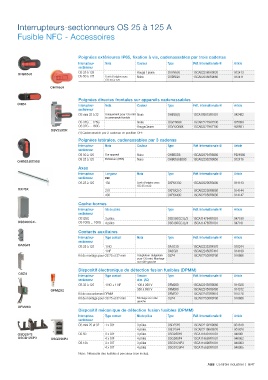

Page 1041 - Controle-industriel

Interrupteurs-sectionneurs OS 25 à 125 A

Fusible NFC - Accessoires

Poignées extérieures IP65, fixation à vis, cadenassables par trois cadenas
Interrupteur- Nota Couleur Type Réf. Internationale @ Article
sectionneur
OS 25 à 125 Rouge / jaune OHY65J6 1SCA022380R9820 912413
OHB65J6
OS 50 à 125 Livré d'origine avec Noire OHB65J6 1SCA022380R9660 912411
OS 50 à 125
OHY65J6

Poignées directes frontales sur appareils cadenassables
OHB4 Interrupteur- Nota Couleur Type Réf. Internationale @ Article
sectionneur
OS mini 25 à 32 Uniquement pour OS mini Noire OHBS5(1) 1SCA109015R1001 942482
à commande frontale
OS 32G ... 125G Noire OSV200BK 1SCA022779R7530 925389
OS 32G ... 160G Rouge/Jaune OSVY200BK 1SCA022779R7700 925661
OSV250DK
(1) Cadenassable par 2 cadenas en position OFF.
Poignées latérales, cadenassables par 3 cadenas
Interrupteur- Nota Couleur Type Réf. Internationale @ Article
sectionneur
OS 50 à 125 Sur appareil Noire OHB65D6 1SCA022764R8960 F924986
OS 25 à 125 Extérieure (IP65) Noire OHB65J6E00S 1SCA022382R9850 912476
OHB65J6E00S
Axes
Interrupteur- Longueur Nota Type Réf. Internationale @ Article
sectionneur mm
OS 25 à 125 150 Livré d'origine avec OXP6X150 1SCA022295R5600 914143
OS 25 et 32
OXP6X_ 210 OXP6X210 1SCA022295R6080 914144
430 OXP6X430 1SCA022056R6030 914147

Cache-bornes
Interrupteur- Nb de pôles Type Réf. Internationale @ Article
sectionneur
OS125G_ 3 pôles OSS160GG1L/3 1SCA114764R1001 947190
OSS200G1L OS 100G ... 160G 4 pôles OSS160GG1L/4 1SCA114765R1001 947191

Contacts auxiliaires
Interrupteur- Type contact Nota Type Réf. Internationale @ Article
sectionneur
OA3G01 OS 25 à 125 1 NO OA1G10 1SCA022353R4970 910244
1 NF OA3G01 1SCA022456R7410 914199
Kit de montage pour OS 25 et 32 mini Adaptateur obligatoire OSZ4 1SCA022530R0200 916866
pour OS mini. Montage
sur côté gauche
Dispositif électronique de détection fusion fusibles (DPMM)
OSZ4
Interrupteur- Type contact Tension Type Réf. Internationale @ Article
sectionneur alim. (AC)
OS 32 à 125 1 NO + 1 NF 100 à 260 V OFM260 1SCA022459R8560 914328
OFMZX2 380 à 690 V OFM690 1SCA022459R8480 914372
Kit de raccordement DPMM OFMZX2 1SCA022475R9910 915128
Kit de montage pour OS 25 et 32 mini Montage sur côté OSZ4 1SCA022530R0200 916866
gauche
OFM260
Dispositif mécanique de détection fusion fusibles (DPMM)
Interrupteur- Type contact Nb de pôles Type Réf. Internationale @ Article
sectionneur
OS mini 25 et 32 1 x O/F 3 pôles OSD25P3 1SCA022192R9060 901818
4 pôles OSD25P4 1SCA022196R9520 901828
OSD25P3 OS 50 3 x O/F 3 pôles OSGD50P3 1SCA116401R1001 948001
OSGD125P3 OSGD50P4 4 x O/F 4 pôles OSGD50P4 1SCA115689R1001 948002
OS 125 3 x O/F 3 pôles OSGD125P3 1SCA115690R1001 948003
4 x O/F 4 pôles OSGD125P4 1SCA115692R1001 948005
Note : Nécessite des fusibles à percuteur (non inclus).

ABB Contrôle industriel | 6/47
