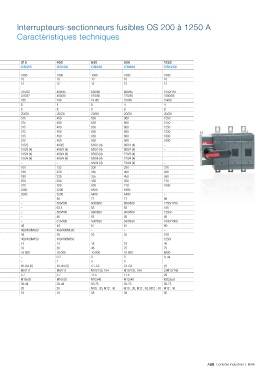

Interrupteurs-sectionneurs fusibles OS 200 à 1250 A

Caractéristiques techniques

Caractéristiques techniques selon IEC 60947-3
Taille A 200 250 315 400 630 800 1250
Type d'interrupteur OS200 OS250 OS315 OS400 OS630 OS800 OS1250
Tension assignée d'isolement et tension
assignée de fonctionnement AC-20 et DC-20 Degré de pollution 3 V 1000 1000 1000 1000 1000 1000 1000
Rigidité diélectrique 50 Hz 1 min kV 10 10 10 10 10 10 10
Tension assignée de tenue aux chocs kV 12 12 12 12 12 12 12
Courant thermique assigné
température ambiante de 40 °C/ A l'air libre A/W 200/17 250/23 315/32 400/45 630/60 800/65 1250/110
dissipation d'énergie max. du fusible En armoire A/W 200/15 250/20 315/32 400/30 570/50 720/55 1000/85
avec section de conducteur minimale Cu mm² 95 120 185 240 2x185 2x240 2x400
Déclassement, montage mural, fusibles A l'air libre ou armoire ventilée % 0 0 0 4 0 4 4
horizontaux Totalement protégé % 5 5 5 8 5 8 8
Déclassement à 60 °C A l'air libre/en armoire % 20/20 20/20 20/20 20/20 20/20 20/20 20/20
Courant assigné de fonctionnement AC-21A ≤ 500 V A 200 250 315 400 630 800 1250
690 V A 200 250 315 400 630 800 1250
Courant assigné de fonctionnement AC-22A ≤ 500 V A 200 250 315 400 630 800 1250
690 V A 200 250 315 400 630 800 1250
Courant assigné de fonctionnement AC-23A ≤ 500 V A 200 250 315 400 630 800 1000
690 V A 200 250 315 400 630 800 1000
Courant assigné de fonctionnement/pôles en série DC-21A ≤ 220 V A 200/1 250/1 315/2 400/2 630/1 (4) 800/1 (4) –
440 V A 200/2 250/2 315/3 (4) 400/3 (4) 630/2 (4) 800/2 (4) –
660 V A 200/3 250/3 315/4 (4) 400/4 (4) 630/3 (4) 720/3 (4) –
750 V A 180/4 230/4 315/4 (4) 400/4 (4) 630/4 (4) 720/4 (4) –
880 V A 180/4 230/4 – – 630/4 (4) 720/4 (4) –
Puissance assignée de fonctionnement AC-23 (1) 230 V kW 60 75 100 132 200 250 315
Les caractéristiques nominales en kW sont précises pour les moteurs 400 V kW 110 140 160 220 355 450 560
asynchrones standard 1500 tr/mn triphasés 415 V kW 110 145 180 230 355 450 560
500 V kW 132 170 220 280 450 560 710
690 V kW 200 250 315 400 630 710 1000
Pouvoir assigné de coupure dans la catégorie AC-23 ≤ 500 V A 1600 2000 3200 3200 6400 6400 –
690 V A 1600 2000 3200 3200 6400 6400 –
Courant assigné de court-circuit conditionnel Ip (valeur efficace) 80 kA, 415 V kA 35 40.5 – 59 77 77 89
Ip (valeur efficace) et courant coupé limité Taille max. fusible OFA_gG/aM A 250/200 355/315 – 500/500 800/600 800/800 1250/1250
maximum autorisé correspondant à Îc Ip (valeur efficace) 100 kA, 500 V kA 37.5 37.5 – 63.5 83 83 105
Taille max. fusible OFA_gG/aM A 250/200 250/250 – 500/500 800/800 800/800 1250/–
Le courant coupé limité Îc se réfère aux
valeurs indiquées par les fabricants de Ip (valeur efficace) 80 kA, 690 V kA 25 32.5 – 46 55 55 88
fusibles (test de monophasé selon IEC Taille max. fusible OFA_gG/aM A 160/ 200/250 – 315/400 500/630 500/630 1000/1000
60269) Ip (valeur efficace) 50 kA, 415 V kA 28 28 44 44 67 67 90
Taille max. fusible BS gG/GgM A 200/200M315 200/200M315 400/400M500 400/400M500 – – –
Ip (valeur efficace) 80 kA, 690 V kA 28 28 48 48 55 55 109
Taille max. fusible BS gG/gM A 200/200M250 200/200M250 400/400M450 400/400M450 – – 1250/–
Courant assigné de courte durée admissible 1 s Valeur efficace kA 8 8 14 14 18 18 40
Puissance dissipée/pôle Avec courant assigné, sans fusible W 8 13 19 30 46 75 75
Endurance mécanique Diviser par 2 pour les cycles de manoeuvre Opér. 20 000 20 000 16 000 16 000 10 000 10 000 6000
Types de fusibles, IEC 60269-2-1 Sec. I, DIN 43620 0 0-1 – 0-2 3 3 4, 4a
Sec. IA, NFC 0-3 Réf. A, 4a Réf. B – 1 – 2 3 3 –
Sec. II, BS 88 B1-B2 B1-B3 (2) B1-B4 (3) B1-B4 (3) C1-C2 C1-C3 D1
Taille/distance des boulons des éléments fusibles mm M6/111 M8/111 M8/111 M8/111 M10/133, 184 M10/133, 184 2xM12/149
Masse sans accessoire 3 pôles kg 2.6 3.1 5.7 5.7 11.5 11.5 29
Taille du bouton de borne (compris) Longueur x Ø du filetage métrique mm M8x25 M10x30 M10x30 M10x30 M12x40 M12x40 M12x50
Couple de serrage à la borne Couple antagoniste requis Nm 15-22 30-44 30-44 30-44 50-75 50-75 50-75
Couple de serrage des boulons des éléments fusibles Nm 4 5 20 20 M10 : 30, M12 : 40 M10 : 30, M12 : 40, M12 : 40 M12 : 40
Couple de commande Type pour les Interrupteurs à fusibles 3 pôles Nm 7 7 19 19 38 38 65
(1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur.
(2) Diamètre max. du corps de fusible 52 mm.
(3) Diamètre max. du corps de fusible 62 mm.
(4) Catégorie B.

ABB Contrôle industriel | 6/45
