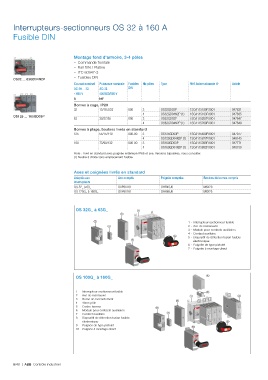

Interrupteurs-sectionneurs OS 32 à 160 A

Fusible DIN

Montage fond d'armoire, 3-4 pôles
– Commande frontale
– Rail DIN / Platine
– IEC 60947-3
– Fusibles DIN
OS32 ... 63GD04N2P
Courant nominal Puissance nominale Fusibles Nb pôles Type Réf. Internationale @ Article
AC-20 ... 23 AC-23 DIN
≤ 690 V 400/500/690 V
A kW
Bornes à cage, IP20
32 15/18.5/22 000 3 OS32GD03P 1SCA115189R1001 947631
4 OS32GD04N2P (1) 1SCA115193R1001 947635
OS125 ... 160GD03P
63 30/37/55 000 3 OS63GD03P 1SCA115207R1001 947647
4 OS63GD04N2P (1) 1SCA115209R1001 947649
Bornes à plage, boulons livrés en standard
125 55/75/110 000-00 3 OS125GD03P 1SCA115639R1001 947977
4 OS125GD04N2P (1) 1SCA115877R1001 948145
160 75/90/132 000-00 3 OS160GD03P 1SCA115399R1001 947771
4 OS160GD04N2P (1) 1SCA115882R1001 948150
Note : Livré en standard avec poignée extérieure IP65 et axe. Versions bipolaires, nous consulter.
(1) Neutre à droite sans emplacement fusible.

Axes et poignées livrés en standard
Adaptés aux Axe compris Poignée comprise Boulons de bornes compris
interrupteurs
OS 32_ à 63_ OXP6X161 OHB45J6 M6X20
OS 125G_ à 160G_ OXP6X161 OHB65J6 M8X25

OS 32G_ à 63G_ 1
3
5 1 - Interrupteur-sectionneur fusible
4 2 - Axe de manoeuvre
2 3 - Module pour contacts auxiliaires
4 - Contact auxiliaire
6 5 - Dispositif de détection fusion fusible
7 électronique
6 - Poignée de type pistolet
7 - Poignée à montage direct

OS 100G_ à 160G_ 5

1 - Interrupteur-sectionneur fusible 3
2 - Axe de manœuvre 1 4
3 - Borne de raccordement 6
4 - 4ème pôle
5 - Cache-bornes 8
6 - Module pour contacts auxiliaires
7 - Contact auxiliaire 7 2
8 - Dispositif de détection fusion fusible
électronique 9
9 - Poignée de type pistolet 10
10 - Poignée à montage direct

6/48 | ABB Contrôle industriel
