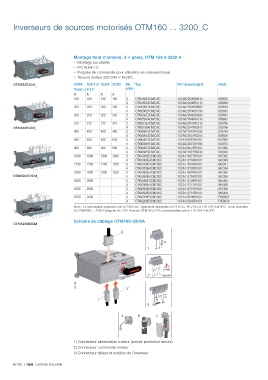

Page 1094 - Controle-industriel
P. 1094
Inverseurs de sources motorisés OTM160 ... 3200_C
Montage fond d'armoire, 3-4 pôles, OTM 160 à 3200 A
– Montage sur platine
– IEC 60947-3
– Poignée de commande pour utilisation en manuel incluse
– Tension moteur 220-240 V AC/DC.
OTM250E3CM_ AC20A AC21A (1) AC22A AC23A Nb Type Réf. Internationale @ Article
Tension ≤ 415 V pôles
A A A A
160 160 160 160 3 OTM160E3CM230C 1SCA022845R8610 929652
4 OTM160E4CM230C 1SCA022848R1510 929869
200 200 200 200 3 OTM200E3CM230C 1SCA022845R8960 929654
4 OTM200E4CM230C 1SCA022846R1590 929683
250 250 250 250 3 OTM250E3CM230C 1SCA022845R9260 929661
4 OTM250E4CM230C 1SCA022846R1910 929687
315 315 315 315 3 OTM315E3CM230C 1SCA022847R1210 929780
OTM400E4CM_ 4 OTM315E4CM230C 1SCA022847R2870 929796
400 400 400 400 3 OTM400E3CM230C 1SCA022847R1630 929784
4 OTM400E4CM230C 1SCA022847R3250 929800
630 630 630 630 3 OTM630E3CM230C 1SCA103567R1001 937963
4 OTM630E4CM230C 1SCA022873R1990 933970
800 800 800 800 3 OTM800E3CM230C 1SCA103570R1001 937965
4 OTM800E4CM230C 1SCA022872R8340 933934
1000 1000 1000 1000 3 OTM1000E3CM230C 1SCA112677R1001 945392
4 OTM1000E4CM230C 1SCA112703R1001 945395
1250 1250 1250 1250 3 OTM1250E3CM230C 1SCA112676R1001 945391
4 OTM1250E4CM230C 1SCA112702R1001 945394
1600 1600 1600 1250 3 OTM1600E3CM230C 1SCA112678R1001 945393
OTM2500E3CM_ 4 OTM1600E4CM230C 1SCA112704R1001 945396
2000 2000 - - 3 OTM2000E3CM230C 1SCA112709R1001 945405
4 OTM2000E4CM230C 1SCA112712R1001 945408
2500 2500 - - 3 OTM2500E3CM230C 1SCA112710R1001 945406
4 OTM2500E4CM230C 1SCA112713R1001 945409
3200 3200 - - 3 OTM3200E3CM230C 1SCA129240R1001 F958937
4 OTM3200E4CM230C 1SCA129242R1001 F958939
Note : La motorisation proposée est en 230 V AC, également disponible en 24 V DC, 48 V DC et 110-125 V AC/DC : nous consulter.
(1) OTM2000 ... 2500 Catégorie AC-21B. Pour les OTM 40 à 125, la motorisation est en 110-230 V AC/DC.
Schéma de câblage OTM160-3200A
OTM3200E3CM_
3
F2
1 PE N L
I
II
24 vdc
M M M M
2 C II I Ui≥250V
Man. Man. Man. Man. 0
A04129 2
24
12 23
14
1 11
3
A B C
1) Connecteur alimentation moteur (prévoir protection amont)
2) Connecteur commande moteur
3) Connecteur défaut et position de l'inverseur
6/100 | ABB Contrôle industriel
