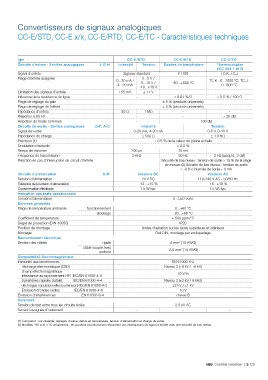

Convertisseurs de signaux analogiques

CC-E/STD, CC-E x/x, CC-E/RTD, CC-E/TC - Caractéristiques techniques

Type CC-E/STD CC-E/RTD CC-E/TC
Circuits d'entrée - Entrées analogiques J-G-H Intensité Tension Sondes de température Thermocouples
(IEC 584-1 et 2)
Signal d'entrée Signaux standard PT100 TC.K, TC.J
Plage d'entrée assignée 0...5 V /
0...20 mA / 0...10 V / -50...+500 °C TC.K : 0...1000 °C, TC.J :
4...20 mA 0...600 °C
-10...+10 V
Limitation des signaux d'entrée +55 mA ± 11 V
Influence de la résistance de ligne - < 0.01 %/Ω < 0.5 % / 100 Ω
Plage de réglage du gain ± 5 % (produits universels)
Plage de réglage de l'offset ± 5 % (produits universels)
Impédance d'entrée 50 Ω 1 MΩ - -
Réjection à 50 Hz - - > 35 dB
Réjection de mode commun - 100 dB
Circuits de sortie - Sorties analogiques D-F, A-C Intensité Tension
Signal de sortie 0-20 mA, 4-20 mA 0-5 V, 0-10 V
Impédance de charge ≤ 500 Ω ≥ 1.0 KΩ
Précision (1) ± 0.5 % de la valeur de pleine échelle
Ondulation résiduelle < 0.5 %
Temps de réponse 200 µs 10 ms
Fréquence de transmission 2 kHz 80 Hz 2 Hz (jusqu'à -3 dB)
Réaction en cas d'interruption du circuit d'entrée Sécurité de bas niveau : tension de sortie > 15 % de la plage
de mesure (2) Sécurité de bas niveau : tension de sortie
< -0.6 V, intensité de sortie = 0 mA
Circuits d'alimentation K-M Versions DC Versions AC
Tension d'alimentation 24 V DC 110-240 V AC - 50/60 Hz
Tolérance de la tension d'alimentation -15...+15 % -15...+10 %
Consommation électrique 1.5 W typ. 1.5 VA typ.
Indication des états opérationnels
Tension d'alimentation U : LED verte
Données générales
Plage de température ambiante fonctionnement 0...+60 °C
stockage -20...+80 °C
Coefficient de température ± 500 ppm/°C
Degré de protection (DIN 40050) IP20
Position de montage fentes d'aération sur les faces supérieure et inférieure
Montage Rail DIN, montage par encliquetage
Raccordement électrique
2
Section des câbles rigide 4 mm (10 AWG)
câble souple avec 2.5 mm (14 AWG)
2
emboût
Compatibilité électromagnétique
Immunité aux interférences EN 61000-6-2
décharge électrostatique (ESD) Niveau 3 (±6 kV / ±8 kV)
champ électromagnétique 10 V/m
(résistance au rayonnement HF) IEC/EN 61000-4-3
transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 3 (±2 kV / 5 kHz)
décharges impulsionnelles (surtension) IEC/EN 61000-4-5 ±2 kV / ±1 kV
Émission d'ondes radios IEC/EN 61000-4-6 10 V
Émission d'interférences EN 61000-6-4 classe B
Isolement
Tension de test entre tous les circuits isolés 2.5 kV AC
Tension assignée d'isolement - - -

(1) Comprend : non linéarité, réglages d'usine, dérive en température, tension d'alimentation et charge de sortie.
(2) Modèles -/RTD et -/TC uniquement : les produits monofonctions répondent aux interruptions du signal d'entrée avec une sécurité de bas niveau.
