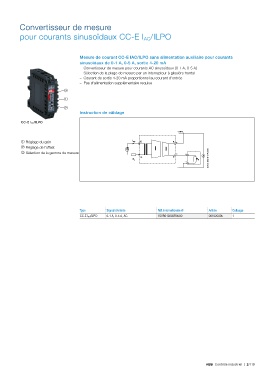

Page 173 - Controle-industriel

Convertisseur de mesure

pour courants sinusoïdaux CC-E I AC/ILPO

Mesure de courant CC-E IAC/ILPO sans alimentation auxiliaire pour courants
sinusoïdaux de 0-1 A, 0-5 A, sortie 4-20 mA
– Convertisseur de mesure pour courants AC sinusoïdaux (0-1 A, 0-5 A)
2CDC 281 018 F0t04 – Courant de sortie 4-20 mA proportionnel au courant d'entrée
– Sélection de la plage de mesure par un interrupteur à glissière frontal
– Pas d'alimentation supplémentaire requise

Instruction de câblage

CC-E I AC/ILPO

➀ Réglage du gain
➁ Réglage de l'offset
2CDC 282 010 F0b06
➂ Sélection de la gamme de mesure

Type Signal d'entrée Réf. internationale @ Article Colisage
CC-E I AC/ILPO 0-1 A, 0-5 A, AC 1SVR010203R0500 001020305 1
