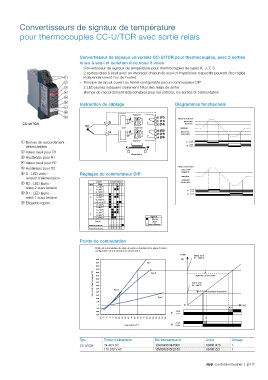

Convertisseurs de signaux de température

pour thermocouples CC-U/TCR avec sortie relais

Convertisseur de signaux universels CC-U/TCR pour thermocouples, avec 2 sorties
relais à seuil et isolation électrique 3 voies
– Convertisseur de signaux de température pour thermocouples de types K, J, T, S
2CDC 281 009 F0t03 – Principe de circuit ouvert ou fermé configurable par un commutateur DIP
– 2 sorties relais à seuil avec un inverseur chacun (le seuil et l'hystérésis respectifs peuvent être réglés
indépendamment l'un de l'autre)

– Bornes de raccordement débrochables pour les entrées, les sorties et l'alimentation
– 2 LED jaunes indiquent clairement l'état des relais de sortie

Instruction de câblage Diagrammes fonctionnels

Valeur R1

Principe du circuit fermé
Valeur seuil R1
CC-U/TCR Hystérésis R1
Seuil Hystérésis Température
Hystérésis R2
Valeur seuil R2
➀ Bornes de raccordement Valeur R2 R1 11-14 2CDC 282 044 F0203
11-12
débrochables 2CDC 282 020 F0206 R2 21-24
21-22
➁ Valeur seuil pour R1
alimentation
➂ Hystérésis pour R1
➃ Valeur seuil pour R2
➄ Hystérésis pour R2 Principe du circuit ouvert
Valeur seuil R1
➅ U : LED verte - Réglages du commutateur DIP Hystérésis R1
tension d'alimentation Température
Hystérésis R2
Commutateur 1
➆ R2 : LED jaune - Type Entrée 12 3 4 5 6 Valeur seuil R2
Plage
relais 2 sous tension J 0...240 °C 11-14 2CDC 282 046 F0203
0...480 °C
➇ R1 : LED jaune - 0...1200 °C R1 R2 11-12
21-24
0...250 °C
21-22
relais 1 sous tension K 0...500 °C
0...1350 °C
➈ Étiquette repère -150...+120 °C
T 0...220 °C
0...400 °C
0...210 °C
0...380 °C
S
0...860 °C 2CDC 282 003 F0204
0...1550 °C 2CDC 282 004 F0204 Légende
Marche
Sortie Arrêt
Principe du circuit fermé sans in uence
Principe du circuit ouvert
Points de commutation
Points de commutation du relais de sortie en fonction de la plage d'entrée,
configuration selon le principe du circuit ouvert.
IN [%] Valeur seuil
7000 100 R1 = 1000 °C
6500 Typ J
6000
5500 Typ K Hystérésis de retombée
Tension du thermocouple [µV] 4000 Typ T Valeur seuil
5000
4500
3500
R2 = 400 °C
3000
2500
2000
1500
1000 Typ S Hystérésis de retombée
500
0 0 OUT
-500
-1000 11-14
R1 11-12
-1500
-275 -175 -75 25 125 225 325 425 525 625 725 825 925 1025 1125 1225 1325 1425 1525 1625 1725 1825 2CDC 282 027 F0203
21-24
Température [°C] R2 21-22
Type Tension d'alimentation Réf. internationale @ Article Colisage
CC-U/TCR 24-48 V DC 1SVR040014R2000 004001420 1
110-240 V AC 1SVR040015R2100 004001521 1
ABB Contrôle industriel | 2/11 7
