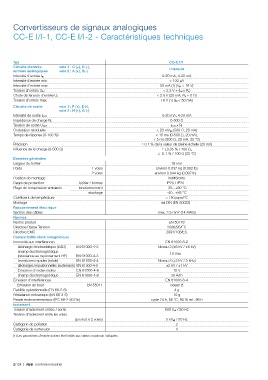

Convertisseurs de signaux analogiques

CC-E I/I-1, CC-E I/I-2 - Caractéristiques techniques

Type CC-E I/I
Circuits d'entrée voie 1 : C (+), D (-), Intensité
entrées analogiques voie 2 : A (+), B(-)
Intensité d'entrée I IN 0-20 mA, 4-20 mA
Intensité d'entrée min. < 100 µA
Intensité d'entrée max. 50 mA (1) (V IN < 18 V)
Tension d'entrée U IN < 2.5 V + (I IN x R L)
Chute de tension d'entrée U i < 2.5 V (20 mA, R L = 0 Ω)
Tension d'entrée max. 18 V (1) (I IN < 50 mA)
Circuits de sortie voie 1 : F (+), E (-),
voie 2 : H (+), G (-)
0-20 mA, 4-20 mA
Intensité de sortie I OUT
0-500 Ω
Impédance de charge R L
Tension de sortie U OUT I OUT x R L
Ondulation résiduelle < 20 mV pp (500 Ω, 20 mA)
Temps de réponse (0-100 %) < 15 ms (0-500 Ω, 20 mA),
< 5 ms (500 Ω, 20 mA, 25 °C)
Précision ≤ 0.1 % de la valeur de pleine échelle (20 mA)
Influence de la charge (0-500 Ω) ≤ ±0.05 % / 100 Ω,
≤ -0.1 % / 100 Ω (25 °C)
Données générales
Largeur du boîtier 18 mm
Poids 1 voies environ 0.037 kg (0.082 lb)
2 voies environ 0.044 kg (0.097 lb)
Position de montage indifférente
Degré de protection boîtier / bornes IP20 / IP20
Plage de température ambiante fonctionnement -25...+60 °C
stockage -40...+85 °C
Coefficient de température < ±50 ppm/°C
Montage rail DIN (EN 50022)
Raccordement électrique
Section des câbles max. 2.5 mm (14 AWG)
2
Normes
Norme produit EN 50178
Directive Basse Tension 2006/95/EC
Directive EMC 2004/108/EC
Compatibilité électromagnétique
Immunité aux interférences EN 61000-6-2
décharge électrostatique (ESD) EN 61000-4-2 Niveau 3 (±6 kV / ±8 kV)
champ électromagnétique 10 V/m
(résistance au rayonnement HF) EN 61000-4-3
transitoires rapides (rafale) EN 61000-4-4 Niveau 3 (±2 kV / 5 kHz)
décharges impulsionnelles (surtension) EN 61000-4-5 ±2 kV / ±1 kV
Émission d'ondes radios EN 61000-4-6 10 V
champ électromagnétique EN 61000-4-8 30 A/m
Émission d'interférences EN 61000-6-4
Émission de bruit EN 55011 classe B
Fiabilité opérationnelle (EN 68-2-6) 4 g
Résistance mécanique (EN 68-2-6) 10 g
Essais environnementaux (IEC 68-2-30 Db) cycle 24 h, 55 °C, 93 % rel., 96 h
Isolement
Tension d'isolement entrée / sortie 500 V eff / 50 Hz
Tension d'isolement entre les voies
(produit à 2 voies) 5 kV eff / 50 Hz
Catégorie de pollution 2
Catégorie de surtension II
(1) Les paramètres d'entrée doivent être limités aux valeurs maximum indiquées.
