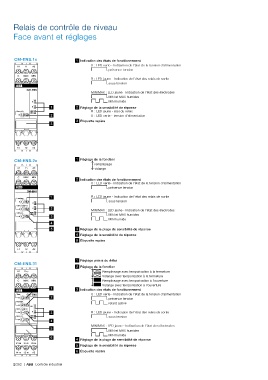

Relais de contrôle de niveau

Face avant et réglages

CM-ENS.1x 1 Indication des états de fonctionnement
U : LED verte - Indication de l’état de la tension d’alimentation
V présence tension
R : LED jaune - Indication de l’état des relais de sortie
V sous tension

MIN/MAX : LED jaune - Indication de l’état des électrodes
V MIN et MAX humides
W MIN humide
1 2 Réglage de la sensibilité de réponse
R : LED jaune - état du relais
40
50
60 2 U : LED verte - tension d’alimentation
70
3 Étiquette repère
3

CM-ENS.2x 1 Réglage de la fonction
remplissage
vidange

2 Indication des états de fonctionnement
U : LED verte - Indication de l’état de la tension d’alimentation
V présence tension

1 R : LED jaune - Indication de l’état des relais de sortie
V sous tension
2
1k MIN/MAX : LED jaune - Indication de l’état des électrodes
10k
4 V MIN et MAX humides
5 3
6
7 W MIN humide
4
5 3 Réglage de la plage de sensibilité de réponse
4 Réglage de la sensibilité de réponse
5 Étiquette repère

1 Réglage précis du délai
CM-ENS.31
2 Réglage de la fonction
A Remplissage avec temporisation à la fermeture
A Vidange avec temporisation à la fermeture
B Remplissage avec temporisation à l’ouverture
B Vidange avec temporisation à l’ouverture
1 3 Indication des états de fonctionnement
U : LED verte - Indication de l’état de la tension d’alimentation
10 2
20 V présence tension
30
W retard activé
1k 3 R : LED jaune - Indication de l’état des relais de sortie
10k
4 V sous tension
5
6 4
7
MIN/MAX : LED jaune - Indication de l’état des électrodes
5
V MIN et MAX humides
W MIN humide
4 Réglage de la plage de sensibilité de réponse
5 Réglage de la sensibilité de réponse
Étiquette repère
