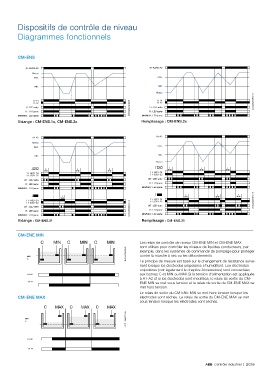

Dispositifs de contrôle de niveau

Diagrammes fonctionnels

CM-ENS

A1-A2/A2-A3 A1-A2/A2-A3
Niveau
max. max.

min. min.
Niveau

11-14 11-14
11-12 11-12 2CDC252003F0015
U : LED verte 2CDC252004F0015 U : LED verte
R : LED jaune R : LED jaune
MIN/MAX : LED jaune MIN/MAX : LED jaune
Vidange : CM-ENS.1x, CM-ENS.2x Remplissage : CM-ENS.2x

A1-A2
A1-A2
Niveau
max. max.

min. min.
Niveau
A t t t A t t t
11-14/21-24 11-14/21-24
11-12/21-22
11-12/21-22
U/T : LED verte
U/T : LED verte
R : LED jaune R : LED jaune
MIN/MAX : LED jaune MIN/MAX : LED jaune
B t B t t t
11-14/21-24 11-14/21-24 2CDC252001F0015
11-12/21-22 11-12/21-22
U/T : LED verte U/T : LED verte
R : LED jaune 2CDC252002F0015 R : LED jaune
MIN/MAX : LED jaune MIN/MAX : LED jaune
Vidange : CM-ENS.31 Remplissage : CM-ENS.31

CM-ENE MIN
Les relais de contrôle de niveau CM-ENE MIN et CM-ENE MAX
sont utilisés pour contrôler les niveaux de liquides conducteurs, par
1SVC110000F0151 exemple, dans les systèmes de commande de pompage pour protéger
MIN contre la marche à sec ou les débordements.
C Le principe de mesure est basé sur le changement de résistance surve-
nant lorsque les électrodes unipolaires s'humidifient. Les électrodes
unipolaires (voir également le chapitre Accessoires) sont connectées
aux bornes C et MIN ou MAX.Si la tension d'alimentation est appliquée
A1-A2
à A1-A2 et si les électrodes sont mouillées, le relais de sortie du CM-
13-14
ENE MIN se met sous tension et le relais de sortie du CM-ENE MAX se
met hors tension.
Le relais de sortie du CM-ENE MIN se met hors tension lorsque les
CM-ENE MAX électrodes sont sèches. Le relais de sortie du CM-ENE MAX se met
sous tension lorsque les électrodes sont sèches.

1SVC110000F0152
MIN
C

A1-A2
13-14

ABB Contrôle industriel | 2/255
