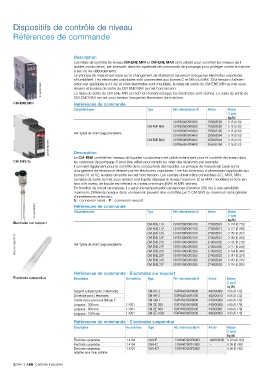

Dispositifs de contrôle de niveau

Références de commande

Description
Les relais de contrôle de niveau CM-ENE MIN et CM-ENE MAX sont utilisés pour contrôler les niveaux de li-
quides conducteurs, par exemple, dans les systèmes de commande de pompage pour protéger contre la marche
à sec ou les débordements.
Le principe de mesure est basé sur le changement de résistance survenant lorsque les électrodes unipolaires
s'humidifient. Les électrodes unipolaires sont connectées aux bornes C et MIN ou MAX. Si la tension d'alimen-
tation est appliquée à A1-A2 et si les électrodes sont mouillées, le relais de sortie du CM-ENE MIN se met sous
1SVR550851F9500 tension et le relais de sortie du CM-ENE MAX se met hors tension.
Le relais de sortie du CM-ENE MIN se met hors tension lorsque les électrodes sont sèches. Le relais de sortie du

CM-ENE MIN CM-ENE MAX se met sous tension lorsque les électrodes sont sèches.
Références de commande
Caractéristiques Type Réf. internationale @ Article Masse
(1 pce)
kg (lb)
1SVR550855R9500 255085595 0.15 (0.33)
CM-ENE MIN 1SVR550850R9500 255085095 0.15 (0.33)
1SVR550851R9500 255085195 0.15 (0.33)
Voir "guide de choix" page précédente
1SVR550855R9400 255085594 0.15 (0.33)
CM-ENE MAX 1SVR550850R9400 255085094 0.15 (0.33)
2CDC251004V0015 Description 1SVR550851R9400 255085194 0.15 (0.33)

Le CM-ENS contrôle les niveaux de liquides conducteurs est utilisé notamment pour le contrôle de niveau dans
CM-ENS.3x les systèmes de pompage. Il peut être utilisé pour remplir ou vider des réservoirs par exemple.
Il convient également pour le contrôle de la conductivité des liquides. Le principe de mesure est basé sur le
changement de résistance détecté par les électrodes unipolaires. Une fois la tension d'alimentation appliquée aux
1SVR 450 056 F6000 bornes A1 et A2, le relais de sortie se met hors tension. Les sondes doivent être connectées à C, MAX, MIN.
Le relais de sortie se met sous tension si le liquide dépasse le niveau maximum (C et MAX mouillées) et hors ten-
sion si le niveau de liquide est inférieur au niveau minimum (MAX et MIN sèches).
En fonction du circuit de mesure, il y aura une temporisation de réponse d'environ 250 ms à une sensibilité
maximum. Différents niveaux dans un réservoir peuvent être contrôlés par 5 CM-ENS au maximum sans générer
d'interférences entre eux.
S : connexion vissé - P : connexion ressort.
1SVR450056F6000 Références de commande Type Réf. internationale @ Article Masse
Caractéristiques
(1 pce)
Électrode sur support CM-ENS.11S 1SVR730850R0100 273085001 kg (lb)
0.124 (0.273)
CM-ENS.11P 1SVR730850R2100 273085021 0.117 (0.258)
CM-ENS.13S 1SVR740850R0100 274085001 0.153 (0.337)
1SVC 110 000 F0478 Voir "guide de choix" page précédente CM-ENS.21S 1SVR730850R0200 273085002 0.125 (0.276)
CM-ENS.13P
1SVR740850R2100
0.145 (0.320)
274085021
CM-ENS.21P
1SVR740850R0200
274085002
0.117 (0.258)
CM-ENS.23S
1SVR730850R2200
0.154 (0.340)
273085022
CM-ENS.23P
273085003
1SVR730850R0300
CM-ENS.31S 1SVR740850R2200 274085022 0.147 (0.324)
0.143 (0.315)
CM-ENS.31P 1SVR740850R0300 274085003 0.134 (0.295)
Références de commande - Électrodes sur support
Électrode suspendue Description No matériau Type Réf. internationale @ Article Masse
(1 pce)
kg (lb)
Support compact pour 3 électrodes CM-KH-3 1SVR450056R6000 445005660 0.06 (0.132)
Entretoise pour 3 électrodes - CM-AH-3 1SVR450056R7000 445005670 0.06 (0.132)
Contre-écrou pour pour filetage 1" CM-GM-1 1SVR450056R8000 445005680 0.06 (0.132)
Longueur : 300 mm 1.4301 CM-SE-300 1SVR450056R0000 445005600 0.08 (0.176)
Longueur : 600 mm 1.4301 CM-SE-600 1SVR450056R0100 445005601 0.08 (0.176)
Longueur : 1000 mm 1.4301 CM-SE-1000 1SVR450056R0200 445005602 0.08 (0.176)
Références de commande - Électrodes suspendue
Description No matériau Type Réf. internationale @ Article Masse
(1 pce)
kg (lb)
Électrode suspendue 1.4104 CM-HE 1SVR402902R0000 440290200 0.074 (0.163)
Électrode suspendue 1.4104 CM-HC 1SVR402902R1000 – 0.09 (0.198)
Électrode suspendue 1.4301 CM-HCT 1SVR402902R2000 – 0.09 (0.198)
adaptée pour l'eau potable
