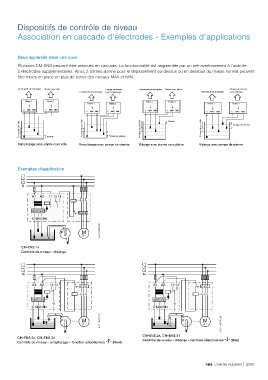

Dispositifs de contrôle de niveau

Association en cascade d'électrodes - Exemples d'applications

Deux appareils dans une cuve

Plusieurs CM-ENS peuvent être associés en cascade. La fonctionnalité est augmentée par un pré-avertissement à l'aide de
2 électrodes supplémentaires. Ainsi, 2 sorties alarme pour le dépassement au-dessus ou en dessous du niveau normal peuvent
être mises en place en plus de celles des niveaux MAX et MIN.

Commande de pompage Alarme cuve vide Pompe de réserve Commande de pompage Alarme cuve pleine Pompe de réserve
Pump control
Alarm, empty
Reserve pump
Reserve pump
Pump control
Alarm, full
Commande de pompage pour remplissage Commande de pompage pour vidange
Pump control
for draining
for filling
Pump control
Device A Relais 2 Relais 1 Device B
Device B
Relais 1
Relais 2
Device A
Device B
Device A
Device B
Relais 1 Relais 2 Relais 1 Relais 2
Device A
C MAX MIN C MAX MIN C MAX MIN C MAX MIN
C MAX MIN C MAX MIN C MAX MIN C MAX MIN
Alarm
Pompe de contrôle Control pump Alarme Pompe de contrôle Control pump Pompe de réserve Pompe de contrôle Control pump Alarme Pompe de contrôle Control pump Pompe de réserve
Reserve pump
Reserve pump
Alarm
Remplissage avec alarme cuve vide Remplissage avec pompe de réserve Vidange avec alarme cuve pleine Vidange avec pompe de réserve
Exemples d'application

1SVC110000F0157

CM-ENS.1x
Contrôle de niveau - vidange

1SVC110000F0161 1SVC110000F0162

CM-ENS.2x, CM-ENS.31
CM-ENS.2x, CM-ENS.31 Contrôle de niveau - vidange - fonction sélectionnée " " (Bas)
Contrôle de niveau - remplissage - fonction sélectionnée " " (Haut)
