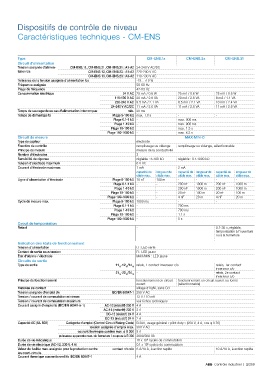

Dispositifs de contrôle de niveau

Caractéristiques techniques - CM-ENS

Type CM-ENS.1x CM-ENS.2x CM-ENS.31
Circuit d’alimentation
Tension assignée d'alimen- CM-ENS.11, CM-ENS.21, CM-ENS.31 : A1-A2 24-240 V AC/DC
tation Us CM-ENS.13, CM-ENS.23 : A1-A2 220-240 V AC
CM-ENS.13, CM-ENS.23 : A3-A2 110-130 V AC
Tolérance de la tension assignée d'alimentation Us -15...+10 %
Fréquence assignée 50-60 Hz
Plage de fréquence 47-63 Hz
Consommation électrique 24 V AC 25 mA / 0.6 W 25 mA / 0.6 W 25 mA / 0.6 W
110-130 V AC 20 mA / 2.6 VA 20 mA / 2.6 VA 8 mA / 1.1 VA
220-240 V AC 8.5 mA / 2.1 VA 8.5 mA / 2.1 VA 10 mA / 2.4 VA
24-240 V AC/DC 11 mA / 2.6 VA 11 mA / 2.6 VA 11 mA / 2.6 VA
Temps de sauvegarde en cas d'alimentation interrompue min. 20 ms
Temps de démarrage ts Plage 5-100 kΩ max. 1.3 s - -
Plage 0.1-1 kΩ - max. 900 ms
Plage 1-10 kΩ - max. 900 ms
Plage 10-100 kΩ - max. 1.3 s
Plage 100-1000 kΩ - max. 6.3 s
Circuit de mesure MAX-MIN-C
Type de capteur électrode
Fonction de contrôle remplissage ou vidange remplissage ou vidange, sélectionnable
Principe de mesure mesure de la conductivité
Nombre d'électrodes 3
Sensibilité de réponse réglable : 5-100 kΩ réglable : 0.1-1000 kΩ
Tension d'électrode maximum 6 V AC
Courant d'électrode maximum 1 mA 2 mA
capacité de longueur de capacité de longueur de capacité de longueur de
câble max. câble max. câble max. câble max. câble max. câble max.
Ligne d'alimentation d'électrode Plage 5-100 kΩ 10 nF 100 m - - - -
Plage 0.1-1 kΩ - - 200 nF 1000 m 200 nF 1000 m
Plage 1-10 kΩ - - 200 nF 1000 m 200 nF 1000 m
Plage 10-100 kΩ - - 20 nF 100 m 20 nF 100 m
Plage 100-1000 kΩ - - 4 nF 20 m 4 nF 20 m
Cycle de mesure max. Plage 5-100 kΩ 1000 ms - -
Plage 0.1-1 kΩ - 700 ms
Plage 1-10 kΩ - 700 ms
Plage 10-100 kΩ - 1.1 s
Plage 100-1000 kΩ - 5 s
Circuit de temporisation
Retard - 0.1-30 s, réglable,
temporisation à l’ouverture
ou à la fermeture
Indication des états de fonctionnement
Tension d'alimentation U : LED verte
Contact de sortie sous tension R : LED jaune
État d'alarme / électrode MAX/MIN : LED jaune
Circuits de sortie
Type de sortie 11 -12 /14 relais, 1 contact inverseur c/o relais, 1er contact
15 16 18
inverseur c/o
21 -22 /24 - relais, 2e contact
15 16 18
inverseur c/o
Principe de fonctionnement fonctionnement en circuit fonctionnement en circuit ouvert ou fermé
ouvert (sélectionnable)
Matériau de contact alliage d’AgNi, sans Cd
Tension assignée d’emploi Ue IEC/EN 60947-1 250 V AC
Tension / courant de commutation minimum 12 V / 10 mA
Tension / courant de commutation maximum voir fiches techniques
Courant assigné d'emploi Ie (IEC/EN 60947-5-1) AC-12 (résistif) 230 V 4 A
AC-15 (inductif) 230 V 3 A
DC-12 (résistif) 24 V 4 A
DC-13 (inductif) 24 V 2 A
Capacité AC (UL 508) Catégorie d'emploi (Control Circuit Rating Code) B 300, usage général « pilot duty » (250 V, 4 A, cos φ 0.75)
tension assignée d'emploi max. 300 V AC
courant thermique continu max. à B 300 5 A
puissance apparente max. de fermeture / coupure à B 300 3600/360 VA
6
Durée de vie mécanique 10 x 10 cycles de commutation
6
Durée de vie électrique (AC-12, 230 V, 4 A) 0.1 x 10 cycles de commutation
Valeur de fusible max. assignée pour la protection contre contact n/c n/o 6 A/10 A, à action rapide 10 A/10 A, à action rapide
les court-circuits
Courant thermique conventionnel Ith IEC/EN 60947-1 4 A
ABB Contrôle industriel | 2/259
