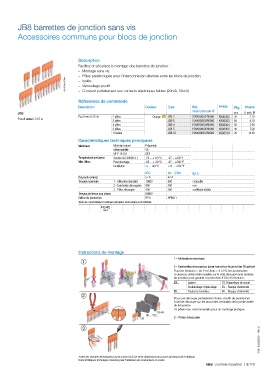

JB8 barrettes de jonction sans vis

Accessoires communs pour blocs de jonction

Description
Facilitez et sécurisez le montage des barrettes de jonction :
– Montage sans vis.
– Pôles prédécoupés pour l'interconnexion alternée entre les blocs de jonction.
1SNK160146F0014 – Isolés.
– Verrouillage positif.
– Convient parfaitement aux contacts électriques faibles (20mA, 50mV).

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @
JB8 pce (1 pce) g
Pas 8 mm 0.315 in 2 pôles Orange JB8-2 1SNK908302R0000 K908302 50 2.70
Pas 8 mm 0.315 in
3 pôles JB8-3 1SNK908303R0000 K908303 50 4.10
4 pôles JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles JB8-10 1SNK908310R0000 K908310 20 14.20
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 57 A 42 A
Tension nominale 1 - Utilisation standard 1000V 600 Consulter
2 - Extrémités découpées 800 300 nos
3 - Pôles découpés 400 300 certificats dédiés
Tension de tenue aux chocs 6000V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

Instructions de montage
1 - Utilisation standard
2 - Extrémités découpées (pour barrettes de jonction 50 pôles)
Pour les tensions > 50 V et Uimp > 2.5 KV, les accessoires
ci-dessous doivent être installés sur le côté découpé de la barrette
de jonction pour garantir la protection IP20 et la tension :
ZS... Liaison CS Séparateurs de circuit
Double étage / triple étage ES... Flasque d'extrémité
ZK… Toutes les fonctions EK... Flasque d'extrémité
Pour une découpe parfaitement droite, il suffit de positionner
l'outil de découpe sur les encoches verticales de la partie isolée
de la barrette.
15 pôles max. recommandés pour un montage pratique.
3 - Pôles découpés

1SNK160030S0301 - Rév. D

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/179
