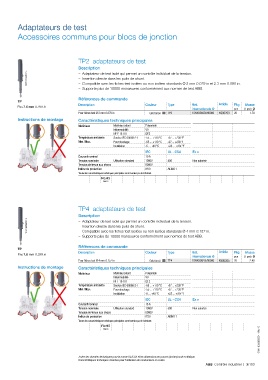

Adaptateurs de test

Accessoires communs pour blocs de jonction

TP2 adaptateurs de test
Description
1SNK160093F0014 – Adaptateur de test isolé qui permet un contrôle individuel de la tension.
– Insertion directe dans les puits de shunt.
– Compatible avec les fiches test isolées ou non isolées standards Ø 2 mm 0.079 in et 2.3 mm 0.090 in.
– Supporte plus de 10000 manœuvres conformément aux normes de test ABB.

Références de commande
TP Article
Pas 7.6 mm 0.299 in Description Couleur Type Réf. Pkg Masse
internationale @ pce (1 pce) g
Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Instructions de montage Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 10 A
Tension nominale Utilisation standard 1000V 600 Non autorisé
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

TP4 adaptateurs de test
Description
1SNK160093F0014 – Adaptateur de test isolé qui permet un contrôle individuel de la tension.
– Insertion directe dans les puits de shunt.
– Compatible avec les fiches test isolées ou non isolées standards Ø 4 mm 0.157 in.
– Supporte plus de 10000 manœuvres conformément aux normes de test ABB.

Références de commande
TP
Description Couleur Type Réf. Article Pkg Masse
Pas 7.6 mm 0.299 in
internationale @ pce (1 pce) g
Pour fiches test Ø 4 mm 0.157 in Gris foncé TP4 1SNK900205R0000 K900205 20 2.40
Instructions de montage Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 16 A
Tension nominale Utilisation standard 1000V 600 Non autorisé
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
1SNK160036S0301 - Rév. C
RoHS

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
