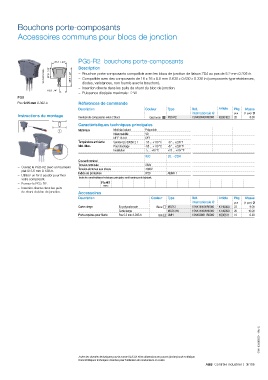

Bouchons porte-composants

Accessoires communs pour blocs de jonction

PG5-R2 bouchons porte-composants
37.7 1.48" Description
1SNK160112F0014 27.8 1.09" 48.9 1.92" – Bouchon porte-composants compatible avec les blocs de jonction de liaison ZS4 au pas de 5.2 mm 0.205 in.
– Compatible avec des composants de 16 x 16 x 8.5 mm 0.630 x 0.630 x 0.335 in (composants type résistances,
diodes, varistances, non fournis avec le bouchon).
– Insertion directe dans les puits de shunt du bloc de jonction.
18.9 .74"
– Puissance dissipée maximale : 2 W.
PG5
Pas 9.95 mm 0.392 in Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Instructions de montage Insertion de composants entre 2 blocs Gris foncé PG5-R2 1SNK900403R0000 K900403 20 8.00
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA
Courant nominal
Tension nominale 250V
– Ouvrez le PG5-R2 avec un tournevis Tension de tenue aux chocs 4000V
plat Ø 3.5 mm 0.138 in.
– Utilisez un fer à souder pour fixer Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
votre composant.
– Fermez le PG5-R2. RoHS
– Insertion directe dans les puits
de shunt du bloc de jonction. Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Carte vierge En polycarbonate Blanc MC512 1SNK140000R0000 K140000 22 9.00
Carte vierge MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Pas 5.2 mm 0.205 in Gris UMH 1SNK900611R0000 K900611 10 0.20

1SNK160039S0301 - Rév. D

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/185
