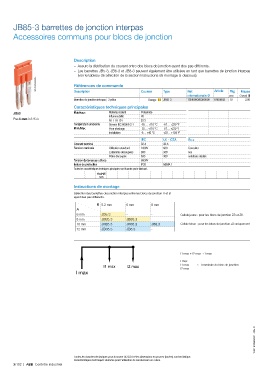

JB85-3 barrettes de jonction interpas

Accessoires communs pour blocs de jonction

Description
– Assure la distribution du courant entre des blocs de jonction ayant des pas différents.
– Les barrettes JB5-3, JB6-3 et JB8-3 peuvent également être utilisées en tant que barrettes de jonction interpas
(voir le tableau de sélection de la section Instructions de montage ci-dessous).
1SNK160125F0014 Références de commande

Couleur
Type
Masse
Réf.
Description
internationale @ Article Pkg (1 pce) g
pce
Barrettes de jonction interpas 3 pôles Orange JB85-3 1SNK900603R0000 K900603 10 2.80
Caractéristiques techniques principales
JB85 Matériaux Matériau isolant Polyamide
Inflammabilité V0
Pas 8 mm 0.315 in NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 32 A 30 A
Tension nominale Utilisation standard 1000V 600 Consulter
Extrémités découpées 800 300 nos
Pôles découpés 630 300 certificats dédiés
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
Instructions de montage
Sélection des barrettes de jonction interpas entre les blocs de jonction A et B
ayant des pas différents.
B 5.2 mm 6 mm 8 mm
A
6 mm JB5.3 - - Cellule jaune : pour les blocs de jonction ZS et ZK
8 mm JB85.3 JB85.3 -
10 mm JB85.3 JB85.3 JB8.3 Cellule bleue : pour les blocs de jonction ZS uniquement
12 mm JB85.3 JB6.3 -

I1 max + I2 max ≤ I max
I max
I1 max I2 max I1 max ≤ I nominale du bloc de jonction

I2 max
I max

1SNK160054S0301 - Rév. D

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
