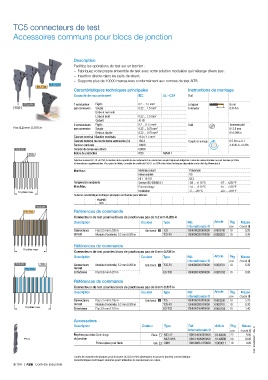

TC5 connecteurs de test

Accessoires communs pour blocs de jonction

Description
Facilitez les opérations de test sur un bornier :
– Fabriquez votre propre ensemble de test avec notre solution modulaire qui mélange divers pas.
– Insertion directe dans les puits de shunt.
– Supporte plus de 10000 manœuvres conformément aux normes de test ABB.
ES-TC8
ES-TC6
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail
TC5-R1 1 conducteur Rigide 0.2 ... 1.5 mm² Longueur 8 mm
TC5 par connexion Souple 0.22 ... 1.5 mm² à dénuder 0.314 in
Embout non isolé
Embout isolé 0.22 ... 1.5 mm²
Gabarit A1-B1
2 conducteurs Rigide 0.2 ... 0.75 mm² Outil Tournevis plat
Pas 5.2 mm 0.205 in par connexion Souple 0.22 ... 0.75 mm² Ø 2.5 mm
Embout double 0.22 ... 0.75 mm² Ø 0.098 in
Courant nominal / Section nominale 16 A / 1.5 mm²
Courant nominal de courte durée admissible (1s) 180 A Couple de serrage 0.5 N.m ± 0.1
Tension nominale 1000V 3.43 lb.in ± 0.885
TC5-R1 Tension de tenue aux chocs 8000V
TC5 Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
10 pôles max.
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
TC5-R1
ES-TC6 Références de commande
Connecteurs de test pour les blocs de jonction au pas de 5.2 mm 0.205 in
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20

Références de commande
10 pôles max.
Connecteurs de test pour les blocs de jonction au pas de 6 mm 0.236 in
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
TC5-R1 TC5 Connecteurs Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
ES-TC8 de test
Entretoises Pas 0.8 mm 0.031 in ES-TC6 1SNK900105R0000 K900105 10 0.80
Références de commande
Connecteurs de test pour les blocs de jonction au pas de 8 mm 0.315 in
Description Couleur Type Réf. Article Pkg. Masse
internationale @ pce (1 pce) g
Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
10 pôles max.
Entretoises Pas 2.8 mm 0.110 in ES-TC8 1SNK900104R0000 K900104 10 1.40
Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Repères pour bloc Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
PT-3 de jonction MC512PA 1SNK149999R0000 K149999 20 10.00 1SNK160042S0301 - Rév. D
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
