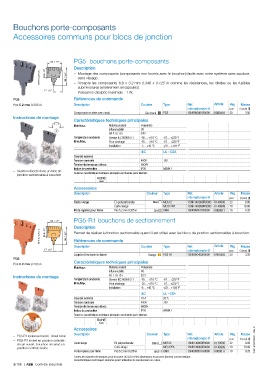

Bouchons porte-composants

Accessoires communs pour blocs de jonction

PG5 bouchons porte-composants
31 1.22"
Description
1SNK160022F0014 24.6 .97" 39 1.54" – Montage des composants (composants non fournis avec le bouchon) facile avec notre système sans soudure,
sans vissage.
– Accepte les composants 8.8 x 3.2 mm 0.346 x 0.125 in comme les résistances, les diodes ou les fusibles
subminiatures (entièrement encapsulés).
17 .67"
– Puissance dissipée maximale : 1 W.
PG5 Références de commande
Pas 5.2 mm 0.205 in Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Composants en série avec circuit Gris foncé PG5 1SNK900401R0000 K900401 20 3.50
Instructions de montage
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA
Courant nominal
Tension nominale 400V 150
Tension de tenue aux chocs 6000V
Indice de protection IP20 NEMA 1
– Insertion directe dans un bloc de Toutes les caractéristiques techniques principales sont fournies par le fabricant.
jonction sectionnable à bouchon
RoHS
Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Carte vierge En polycarbonate Blanc MC512 1SNK140000R0000 K140000 22 9.00
Carte vierge MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Pas 5.2 mm 0.205 in Gris UMH 1SNK900611R0000 K900611 10 0.20
PG5-R1 bouchons de sectionnement
31 1.22"
Description
1SNK160120F0014 24.6 .97" 39 1.54" Permet de réaliser la fonction sectionnable quand il est utilisé avec les blocs de jonction sectionnables à bouchon.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
17 .67" internationale @ pce (1 pce) g
Equipés d'une barre de liaison Orange PG5-R1 1SNK900402R0000 K900402 20 3.50
PG5
Caractéristiques techniques principales
Pas 5.2 mm 0.205 in
Matériaux Matériau isolant Polyamide
Inflammabilité V0
Instructions de montage NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA
Courant nominal 18 A 20 A
Tension nominale 400V 150
Tension de tenue aux chocs 6000V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
Accessoires
Description Couleur Type Réf. Article Pkg Masse
– PG5-R1 totalement inséré : circuit fermé internationale @ (1 pce) g
– PG5-R1 inséré en position centrale : pce 1SNK160037S0301 - Rév. D
circuit ouvert, bouchon sécurisé en Carte vierge En polycarbonate Blanc MC512 1SNK140000R0000 K140000 22 9.00
position centrale isolée Carte vierge MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Pas 5.2 mm 0.205 in Gris UMH 1SNK900611R0000 K900611 10 0.20
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
