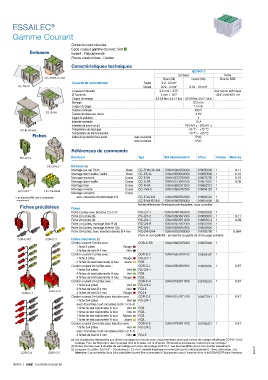

ESSAILEC ®

Gamme Courant

Contacts court-circuités
Code couleur gamme courant : Vert
Embases Isolant : Polycarbonate
Pièces conductrices : Dorées

Caractéristiques techniques
IEC 947-1
Embase Fiche
CC-TH35-VL-6.6 Vissé (VL) Cosse (VA) Broche BRE
Capacité de raccordement Rigide 0.2 - 6 mm²
CC-DS-VL Souple 0.22 - 4 mm² 0.34 - 10 mm²
Longueur à dénuder 9.5 mm / .370" Voir notice technique
Ø Tournevis 4 mm / .157" 1SNC169040D1701
Couple de serrage 0.5-0.8 Nm / 4.4-7.1 lb.in 0.5-0.8 Nm / 4.4-7.1 lb.in
Bornage Ø 3 mm
Largeur de plage 7.5 mm
Tension nominale 400 V
CC-E-VA
Tension de tenue aux chocs 4 KV
Degré de pollution 3
Intensité nominale 15 A
Intensité de court-circuit 100 A/5 s - 200 A/1 s
CC-E-VA-6.6 Température de stockage -25 °C ~ +70 °C
Fiches Température de fonctionnement avec couvercle -10 °C ~ +55 °C
IP40
Indice de protection face avant
sans couvercle IP20
Références de commande
FIC-2/1-1 Description Type Réf. Internationale @ Article Colisage Masse kg

FIC-2/4-2 * Embases (a)
Montage sur rail TH35 Vissé CC-TH35-VL-6.6 1SNA166963R0000 016696300 1 0.11
Montage demi-saillie / saillie Vissé CC-DS-VL 1SNA166500R0000 016650000 1 0.10
Montage encastré Cosse CC-E-VA 1SNA166737R2000 016673720 1 0.15
Montage demi-saillie Cosse CC-D-VA 1SNA166738R0100 016673801 1 0.09
Montage tiroir Cosse CC-R-VA 1SNA166523R1200 016652312 1
Montage inversé Cosse CC-I-VA-2 1SNA166941R2500 016694125 1
FIC-2/4-1 * FIC-2/4-DIA4
Montage encastré Cosse
* Les broches BRE sont à commander avec couvercle et précodage 6.6 CC-E-VA-6.6 1SNA166625R2000 016662520 1
séparément. CC-E-VA-R2-6.6 1SNA166976R0000 016697600 50
Fiches précâblées Fiches Autres références d’embases pré-équipées, nous consulter
Fiche 2 pôles avec broches 2.5 mm² FIC-2/1-1 1SNA166819R2300 016681923 1
Fiche 2x4 pôles (b) FIC-2/4-2 1SNA166936R1000 016693610 1 0.11
Fiche 2x4 pôles (b) FIC-2/4-1 1SNA166525R1400 016652514 1 0.09
Fiche 2x4 pôles, montage tiroir R (b) FIC-2/4-R 1SNA166529R2000 016652920 1
Fiche 2x4 pôles, montage inversé I (b) FIC-2/4-I 1SNA166589R2500 016658925 1
Fiche 2x4 pôles, avec insertion directe Ø 4 mm FIC-2/4-DIA4 1SNA167937R0000 016793700 1 0.064
Choix et compatibilité : se reporter au guide de choix page suivante
COR-C-R3 COR-C-3 Fiches précâblées (c)
Cordon courant 2 pôles avec : COR-C-R3 1SNA166979R0000 016697900 1
1 fiche 2 pôles Rouge
2 fiches de test Ø 4 mm Noir
Cordon courant 2 pôles avec : COR-C-3 1SNA166643R0200 016664302 1
1 fiche 2 pôles Rouge FIC-2/1-1
2 fiches de test baïonnette ¼ tour Jaune FCB..
Cordon courant 2x4 pôles avec : COR-C-1 1SNA166638R0500 016663805 1 0.87
1 fiche 2x4 pôles Vert FIC-2/4-1
4 fiches de test baïonnette ¼ tour Vert FCB..
4 fiches de test baïonnette ¼ tour Rouge FCB..
Cordon courant 2x4 pôles avec : COR-C-4 1SNA167932R1500 016793215 1 0.87
1 fiche 2x4 pôles Vert FIC-2/4-2
4 fiches de test Ø 4 mm Noir FC4-5
COR-C-2
COR-C-1 4 fiches de test Ø 4 mm Rouge FC4-4
Cordon courant 2x4 pôles pour injection avec : COR-C-2 1SNA166778R1100 016677811 1 0.47
1 fiche 2x4 pôles Vert FIC-2/4-1
avec 4 broches court-circuitées (coté 1-2-3-4)
1 fiche de test baïonnette ¼ tour Vert FCB..
1 fiche de test baïonnette ¼ tour Gris FCB..
1 fiche de test baïonnette ¼ tour Marron FCB..
1 fiche de test baïonnette ¼ tour Jaune FCB..
Cordon courant 2x4 pôles pour injection avec : COR-C-5 1SNA167934R1700 016793417 1 0.47
1 fiche 2x4 pôles Vert FIC-2/4-2
avec 4 broches court-circuitées (coté 1-2-3-4)
4 fiches de test Ø 4 mm Noir FC4-5
(a) Les accessoires nécessaires aux divers montages sont fournis avec chaque embase, ainsi que 2 pions de codage métalliques COP-E-1 (voir
codage). Pour les illustration des montages tiroir et inversé, voir le chapitre "Dimensions extérieures, instructions de montage".
(b) Fiches fournies avec 8 douilles de verrouillage et 2 pions de codage COP-FI-1. Les broches BRE sont à commander séparément.
(c) Longueur du câble : 2m/ 6.6" - Conducteurs : 2.5 mm², repérés (repérage commençant par 0 coté équipement) - Avec précodage : 6.6. ES0007
COR-C-4 COR-C-5 Attention : Les extrémités de la fiche précâblée doivent être connectées à l'équipement avant l'insertion de la fiche ESSAILEC ® dans l'embase.
