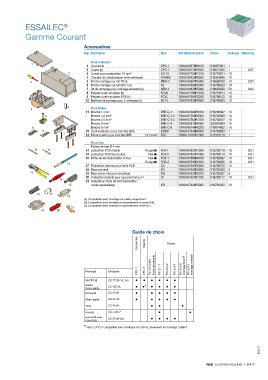

ESSAILEC ®

Gamme Courant

Accessoires
Rep. Description Type Réf. Internationale @ Article Colisage Masse kg

Pour embases
1
1 Couvercle CPC-1 1SNA166578R0100 016657801 1
2 Capot (a) CPC-7 1SNA166734R2500 016673425 1 0.07
2 3 Cosse pour conducteur 10 mm² CS-10 1SNA167700R1100 016770011 10
4 Clavette de solidarisation entre embases CVABM 1SNA183436R0500 018343605 10
3 5 Kit de montage sur rail TH35 KEM-3 1SNA166962R0000 016696200 10 0.02
6 Kit de montage sur rail DIN 1 (a) FX 1SNA167682R2300 016768223 10
7 Kit de rechange pour montage encastré (b) KEM-1 1SNA166928R2000 016692820 50 0.02
8 Peigne court-circuiteur (b) PCVA 1SNA167496R1100 016749611 10
9 Peigne court-circuiteur IP20 (c) PCVL 1SNA167681R2200 016768122 10
10 Barrette de pontage pour 2 embases (c) BJ-VL 1SNA167680R0500 016768005 10
4
5 Pour fiches
11 Broche 1 mm² BRE-C-1 1SNA167264R0700 016726407 10
6 Broche 1.5 mm² BRE-C-1.5 1SNA167265R0000 016726500 10
Broche 2.5 mm² BRE-C-2.5 1SNA167260R1700 016726017 10
Broche 4 mm² BRE-C-4 1SNA205876R0400 020587604 10
8 Broche 6 mm² BRE-C-6 1SNA168146R0200 016814602 10
9 12 Outil extracteur pour broches BRE EXBR1 1SNA167008R0300 016700803 1
7
13 Pince à sertir pour broches BRE 1 à 2.5 mm² PSC 1SNA173181R1300 017318113 1
Pour test
Fiches de test Ø 4 mm
10 11 14 protection IP20 mobile Rouge FC4-1 1SNA167927R1000 016792710 10 0.01
15 protection IP20 fixe double Noir FC4-5 1SNA167931R1400 016793114 10 0.01
16 Fiche de test baïonnette ¼ tour Noir FCB-1 1SNA167690R0700 016769007 10 0.01
Rouge FCB-2 1SNA167692R2500 016769225 10 0.01
12
17 Protection isolante pour fiche FCB CA 1SNA167697R2200 016769722 10
18 Raccord droit IR1 1SNA167622R2600 016762226 5
13 19 Raccord en H (court-circuiteur) IR2 1SNA167623R2700 016762327 5
20 Protection isolante pour raccord droit ou H DI 1SNA167981R1700 016798117 10 0.01
14
21 Adaptateur fiche de test baïonnette /
15 cosse appareillage IR3 1SNA167624R2000 016762420 10
16 17
18
(a) Compatible avec montage en saillie uniquement.
(b) Compatible avec embase à raccordement à cosse (VA).
(c) Compatible avec embase à raccordement vissé (VL).
21
19 20

Guide de choix
Couvercles Capots Fiches

FIC-2/4-DIA4 Fiche universelle FIC-2/4-R montage tiroir R montage inversé I
CPC-1 CPC-7
Montage Embases FIC-2/1-1 FIC-2/4-2 FIC-2/4-1 FIC-2/4-I
Rail TH35 CC-TH35-VL-6.6 • • • • • •
Saillie CC-DS-VL • •* • • • •
Demi-saillie
Encastré CC-E-VA • • • • •
Demi-saillie CC-D-VA • • • • •
Tiroir CC-R-VA • • •
Inversé CC-I-VA-2 • •
Encastré avec CC-E-VA-6.6 • • • •
couvercle
* Nota : CPC-7 compatible avec l'embase CC-DS-VL seulement en montage "saillie".

ES0007

ABB Contrôle industriel | 3/417
