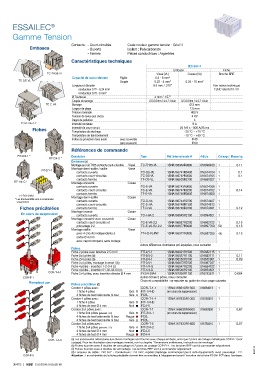

ESSAILEC ®

Gamme Tension

Contacts : - Court-circuités Code couleur gamme tension : Gris
Embases - Ouverts Isolant : Polycarbonate
- Fermés Pièces conductrices : Argentées
Caractéristiques techniques
IEC 947-1
Embase Fiche
TC-TH35-VL Vissé (VL) Cosse (VA) Broche BRE
Capacité de raccordement Rigide 0.2 - 6 mm²
TC-DS-VL Souple 0.22 - 4 mm² 0.34 - 10 mm²
Longueur à dénuder 9.5 mm / .370" Voir notice technique
conducteur 0.22 - 0.34 mm² 1SNC169040D1701
conducteur 0.75 - 6 mm²
Ø Tournevis 4 mm / .157"
Couple de serrage 0.5-0.8 Nm / 4.4-7.1 lb.in 0.5-0.8 Nm / 4.4-7.1 lb.in
TC-E-VA Bornage Ø 3 mm
Largeur de plage 7.5 mm
Tension nominale 400 V
Tension de tenue aux chocs 4 KV
Degré de pollution 3
TC-E-VA-2.2 Intensité nominale 8 A
Fiches Intensité de court-circuit 25 A/5 s - 800 A/25 ms
Température de stockage
-25 °C ~ +70 °C
Température de fonctionnement -10 °C ~ +55 °C
Indice de protection face avant avec couvercle IP40
sans couvercle IP20
Références de commande
FIT-2/4-1 * Description Type Réf. Internationale @ Article Colisage Masse kg
FIT-2/4-2 *
Embases (a)
Montage sur rail TH35 contacts court-circuités Vissé TC-TH35-VL 1SNA166964R0000 016696400 1 0.11
Montage demi-saillie / saillie Vissé
FIT-2/1-1
contacts ouverts TO-DS-VL 1SNA166741R0400 016674104 1 0.1
contacts court-circuités TC-DS-VL 1SNA166742R0500 016674205 1 0.1
contacts fermés TF-DS-VL 1SNA166503R2700 016650327 1
FIT-1/4-G * Montage encastré Cosse
contacts ouverts TO-E-VA 1SNA166743R0600 016674306 1
contacts court-circuités TC-E-VA 1SNA166747R0200 016674702 1 0.14
contacts fermés TF-E-VA 1SNA166745R0000 016674500 1
FI-2/4-DIA4 Montage demi-saillie Cosse
* Les broches BRE sont à commander
séparément. contacts ouverts TO-D-VA 1SNA166744R0700 016674407 1
contacts court-circuités TC-D-VA 1SNA166748R1300 016674813 1
Fiches précâblées contacts fermés TF-D-VA 1SNA166746R0100 016674601 1 0.12
En cours de suppression Montage inversé Cosse TO-I-VA-2 1SNA166945R2100 016694521 1
contacts ouverts
Montage encastré avec couvercle Cosse
contacts court-circuités et TC-E-VA-2.2 1SNA166627R2200 016662722 1 0.15
précodage 2.2 TC-E-VA-R2-2.2 1SNA166977R0000 016697700 50 0.15
Montage saillie Vissé
avec 4 circuits indépendants à TT4-S-VL-INF 1SNA166972R0000 016697200 40 0.15
sortie Ø 4 mm
avec capot compact, sans codage
Autres références d’embases pré-équipées, nous consulter
Fiches
Fiche 2 pôles avec broches 2.5 mm² FIT-2/1-1 1SNA166821R1500 016682115 1
Fiche 2x4 pôles (b) FIT-2/4-2 1SNA166937R1100 016693711 1 0.11
Fiche 2x4 pôles (b) FIT-2/4-1 1SNA166550R0100 016655001 1 0.09
Fiche 2x4 pôles, montage inversé I (b) FIT-2/4-I 1SNA166672R0700 016667207 1
Fiche 4 pôles - insertion 1-2-3-4 (c) FIT-1/4-G 1SNA166547R2200 016654722 1
Fiche 4 pôles - insertion 01-02-03-04 (c) FIT-1/4-D 1SNA166546R2100 016654621 1
COR-T-4-1 Fiche 2x4 pôles, avec insertion directe Ø 4 mm FI-2/4-DIA4 1SNA167936R1100 016793611 1 0.064
COR-T-1 Autres fiches 2 pôles, nous consulter
Choix et compatibilité : se reporter au guide de choix page suivante
Remplacé par
Fiches précâblées (d)
Cordon 4 pôles avec : COR-T-4-1 1SNA166640R1300 016664013 1
1 fiche 4 pôles Gris FIT-1/4-D (en cours de suppression)
4 fiches de test baïonnette ¼ tour Gris FCB..
Cordon 4 pôles avec : COR-T-4-4 1SNA167935R1000 016793510 1
1 fiche 4 pôles Gris FIT-1/4-D
4 fiches de test Ø 4 mm Noir FC4-5
Cordon 2x4 pôles avec : COR-T-1 1SNA166639R0600 016663906 1 0.87
1 fiche 2x4 pôles (précodé : 2.2) Gris FIT-2/4-1 (en cours de suppression)
4 fiches de test baïonnette ¼ tour Rouge FCB..
4 fiches de test baïonnette ¼ tour Gris FCB..
Cordon 2x4 pôles avec : COR-T-5 1SNA167933R1600 016793316 1 0.87
1 fiche 2x4 pôles (précodé : 2.2) Gris FIT-2/4-2
4 fiches de test Ø 4 mm Noir FC4-5
4 fiches de test Ø 4 mm Rouge FC4-4
COR-T-4-4 (a) Les accessoires nécessaires aux divers montages sont fournis avec chaque embase, ainsi que 2 pions de codage métalliques COP-E-1 (voir
codage). Pour les illustration des montages inversé, voir le chapitre "Dimensions extérieures, instructions de montage".
(b) Fiches fournies avec 8 douilles de verrouillage et 2 pions de codage COP-FI-1. Les broches BRE sont à commander séparément.
(c) Fiches fournies avec 4 douilles de verrouillage. Les broches BRE sont à commander séparément.
(d) Longueur du câble : 2m/ 6.6" - Conducteurs : 2.5 mm², repérés (repérage commençant par 0 coté équipement). Avec precodage : 2.2. ES0010
COR-T-5 Attention : Les extrémités de la fiche précâblée doivent être connectées à l'équipement avant l'insertion de la fiche ESSAILEC ® dans l'embase.
3/418 | ABB Contrôle industriel
