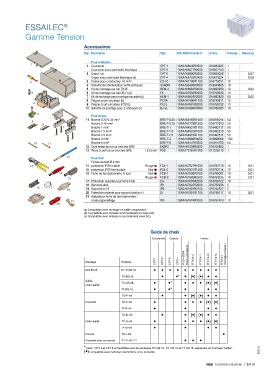

ESSAILEC ®

Gamme Tension

Accessoires
Rep. Description Type Réf. Internationale @ Article Colisage Masse kg

Pour embases
1 1 Couvercle CPT-1 1SNA166646R0500 016664605 1
Couvercle avec continuité électrique CPT-2 1SNA166577R2000 016657720 1
2 2 Capot (a) CPT-5 1SNA166930R2600 016693026 1 0.07
Capot avec continuité électrique (a) CPT-4 1SNA166733R2400 016673324 1 0.08
3 3 Cosse pour conducteur 10 mm² CS-10 1SNA167700R1100 016770011 10
4 Clavette de solidarisation entre embases CVABM 1SNA183436R0500 018343605 10
5 Kit de montage sur rail TH35 KEM-3 1SNA166962R0000 016696200 10 0.02
4 6 Kit de montage sur rail DIN 1 (a) FX 1SNA167682R2300 016768223 10
7 Kit de rechange pour montage encastré (b) KEM-1 1SNA166928R2000 016692820 50 0.02
8 Peigne court-circuiteur (b) PCVA 1SNA167496R1100 016749611 10
5 9 Peigne court-circuiteur IP20 (c) PCVL 1SNA167681R2200 016768122 10
10 Barrette de pontage pour 2 embases (c) BJ-VL 1SNA167680R0500 016768005 10
6
Pour fiches
11 Broche 0.22-0.34 mm² BRE-T-0.34 1SNA168160R1400 016816014 50
8
9 Broche 0.75 mm² BRE-T-0.75 1SNA167779R1300 016777913 50
7 Broche 1 mm² BRE-T-1 1SNA164921R1700 016492117 50
Broche 1.5 mm² BRE-T-1.5 1SNA164922R1000 016492210 50
Broche 2.5 mm² BRE-T-2.5 1SNA164923R1100 016492311 50
Broche 4 mm² BRE-T-4 1SNA166980R0000 016698000 100
10 11 Broche 6 mm² BRE-T-6 1SNA168147R0300 016814703 50
12 Outil extracteur pour broches BRE EXBR1 1SNA167008R0300 016700803 1
13 Pince à sertir pour broches BRE 1 à 2.5 mm² PSC 1SNA173181R1300 017318113 1
12 Pour test
Fiches de test Ø 4 mm
13 14 protection IP20 mobile Rouge FC4-1 1SNA167927R1000 016792710 10 0.01
15 protection IP20 fixe double Noir FC4-5 1SNA167931R1400 016793114 10 0.01
14 16 Fiche de test baïonnette ¼ tour Noir FCB-1 1SNA167690R0700 016769007 10 0.01
Rouge FCB-2 1SNA167692R2500 016769225 10 0.01
15
17 Protection isolante pour fiche FCB CA 1SNA167697R2200 016769722 10
18 Raccord droit IR1 1SNA167622R2600 016762226 5
16 17
18 19 Raccord en H IR2 1SNA167623R2700 016762327 5
20 Protection isolante pour raccord droit ou H DI 1SNA167981R1700 016798117 10 0.01
21 Adaptateur fiche de test baïonnette /
21 cosse appareillage IR3 1SNA167624R2000 016762420 10
19 20
(a) Compatible avec montage en saillie uniquement.
(b) Compatible avec embase à raccordement à cosse (VA).
(c) Compatible avec embase à raccordement vissé (VL).

Guide de choix
Couvercles Capots Fiches

CPT-1 CPT-2 CPT-5 CPT-4 FI-2/4-DIA4 Fiche universelle FIT-2/4-2 FIT-2/4-1 FIT-1/4-D FIT-1/4-G FIT-2/4-I montage inversé I
Montage Embase
Rail TH35 TC-TH35-VL • • • • • • • • •
TO-DS-VL • •* • (•) (•) • •
Saillie • •* • • • (•) (•)
Demi-saillie TC-DS-VL
TF-DS-VL • •* • • •
TO-E-VA • • (•) (•) • •
Encastré TC-E-VA • • • • (•) (•)
TF-E-VA • • • •
TO-D-VA • • (•) (•) • •
Demi-saillie TC-D-VA • • • • (•) (•)
TF-D-VA • • • •
Inversé TO-I-VA •
Encastré avec couvercle TC-E-VA-2.2 • • •
* Nota : CPT-4 et CPT-5 compatibles avec les embases TO-DS-VL, TC-DS-VL et TF-DS-VL seulement en montage "saillie".
(•) Compatible avec certaines restrictions, nous consulter. ES0010
