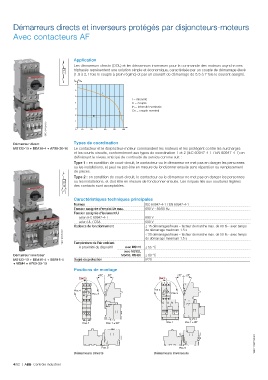

Démarreurs directs et inverseurs protégés par disjoncteurs-moteurs

Avec contacteurs AF

Application
Les démarreurs directs (DOL) et les démarreurs inverseurs pour la commande des moteurs asynchrones
triphasés représentent une solution simple et économique, caractérisée par un couple de démarrage élevé
I >
(1.9 à 2.1 fois le couple à plein régime) et par un courant de démarrage de 5.5 à 7 fois le courant assigné.
I C
/In /Cn
7
6
I
5
I = intensité
4 C = couple
In = intensité nominale
3
Cn = couple nominal
2
C
1
1SFC101102V0001 0 10 30 60 80 100

Démarreur direct Types de coordination
MS132-10 + BEA16-4 + AF09-30-10 Le contacteur et le disjoncteur-moteur commandent les moteurs et les protègent contre les surcharges
et les courts-circuits, conformément aux types de coordination 1 et 2 (IEC 60947-4-1 / EN 60947-4-1) en
définissant le niveau anticipé de continuité de service comme suit :
Type 1 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes
ou les installations, et peut ne pas être en mesure de fonctionner ensuite sans réparation ou remplacement
de pièces.
Type 2 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes
ou les installations, et doit être en mesure de fonctionner ensuite. Les risques liés aux soudures légères
I >
des contacts sont acceptables.
Caractéristiques techniques principales
Normes IEC 60947-4-1 / EN 60947-4-1
Tension assignée d'emploi Ue max. 690 V - 50/60 Hz
Tension assignée d'isolement Ui
selon IEC 60947-4-1 690 V
selon UL / CSA 600 V
Cadence de fonctionnement ≤ 15 démarrages/heure – facteur de marche max. de 80 % - avec temps
de démarrage maximum 1.5 s
1SFC101105V0001 ≤ 30 démarrages/heure – facteur de marche max. de 50 % - avec temps
de démarrage maximum 1.5 s
Température de l'air ambiant
A proximité du dispositif avec MS116 ≤ 55 °C
avec MS132,
Démarreur inverseur MS450, MS495 ≤ 60 °C
MS132-10 + BEA16-4 + BER16-4 Degré de protection IP20
+ VEM4 + AF09-30-10
Positions de montage
+30° -30° +30° -30°
Pos. 2 Pos. 2

Pos. 4 Pos. 4
Pos. 3 Pos. 3

Pos. 1 Pos. 1 ± 30° Pos. 1 Pos. 1 ± 30°

1SBC101917S0301

Pos. 5 Pos. 5
Démarreurs directs Démarreurs inverseurs
